屏幕模组

DM-M10R800 V2 MIPI屏模组

产品参数

型号：M101014_BE45_A1
尺寸：10.1寸
分辨率：800x1280
显示接口：MIPI
面板材料：IPS面板
可视角度：160°
触摸屏：多点电容触摸

参考固件

支持10.1寸屏的官方固件名带有MIPI字样，下面是固件的链接：固件链接

如需使用双屏显示，请先参考FAQ

编译命令

用官网SDK编译支持的10.1 寸mipi屏的固件时使用以下命令：

./FFTools/make.sh -d rk3566-roc-pc-mipi101_M101014_BE45_A1 -j8 -l rk3566_roc_pc_mipi-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3566_roc_pc_mipi-userdebug

注意：如果需要支持 CAM-8MS1M 摄像头模组，需要先做如下修改，再编译。

diff --git a/kernel/arch/arm64/boot/dts/rockchip/rk3566-roc-pc-mipi101_M101014_BE45_A1.dts b/kernel/arch/arm64/boot/dts/rockchip/rk3566-roc-pc-mipi101_M101014_BE45_A1.dts
index ebbb5d1123f..71e82f8d9c0 100644
--- a/kernel/arch/arm64/boot/dts/rockchip/rk3566-roc-pc-mipi101_M101014_BE45_A1.dts
+++ b/kernel/arch/arm64/boot/dts/rockchip/rk3566-roc-pc-mipi101_M101014_BE45_A1.dts
@@ -7,6 +7,13 @@
  /dts-v1/;

 #include "rk3566-roc-pc.dtsi"
+/*
+ * Select one of the two
+ * using single camera xc7160 ----> rk3566-roc-pc-cam-8ms1m.dtsi
+ * using dual camera gc2053/gc2093   ----> rk3566-roc-pc-cam-2ms2m.dtsi
+ */
+#include "rk3566-roc-pc-cam-8ms1m.dtsi"
+//#include "rk3566-roc-pc-cam-2ms2m.dtsi"

 / {
     model = "ROC-RK3566-PC MIPI101 M101014-BE45-A1(Android)";

屏幕模组

DM-M10R800 V2 MIPI屏模组

产品参数

参考固件

编译命令

参考资料

实物图

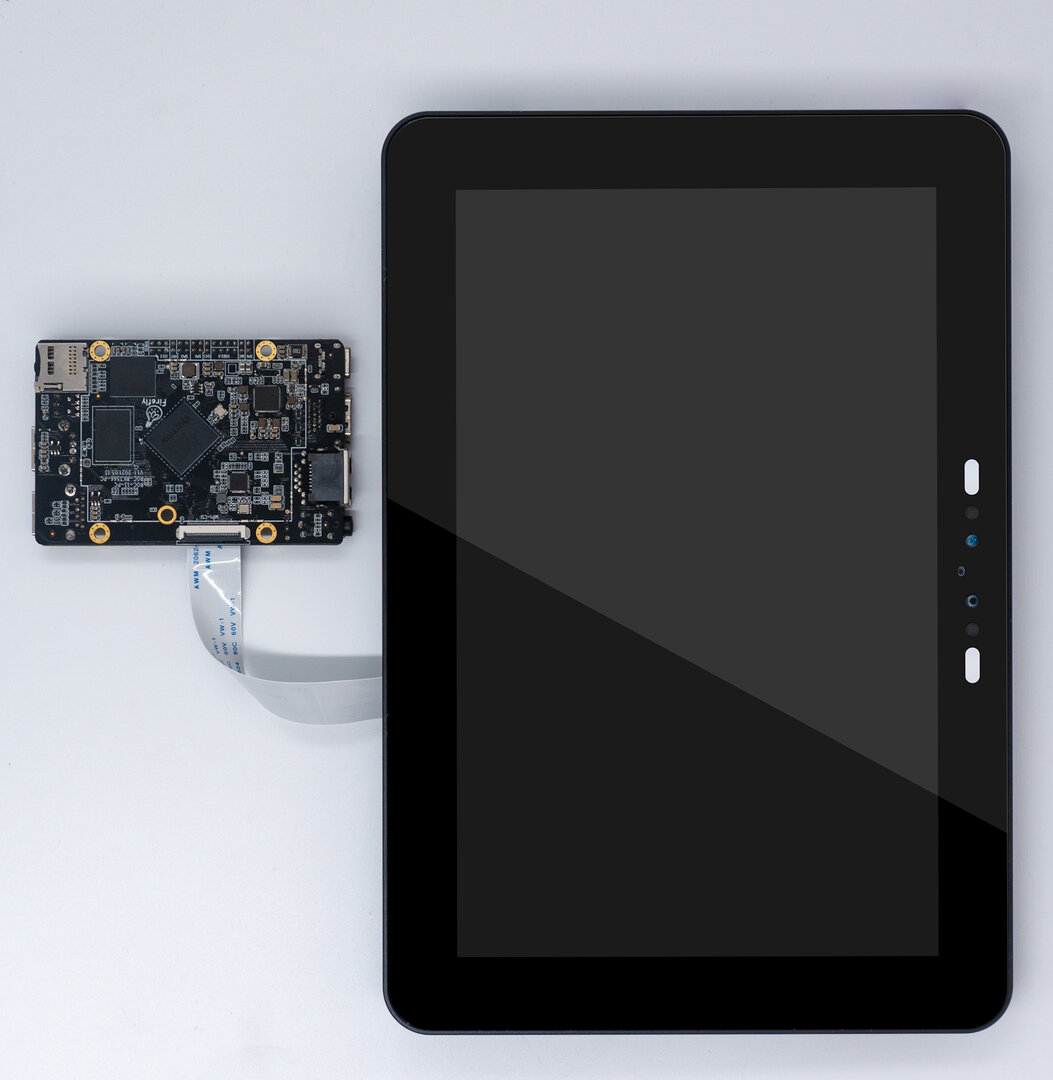

正面

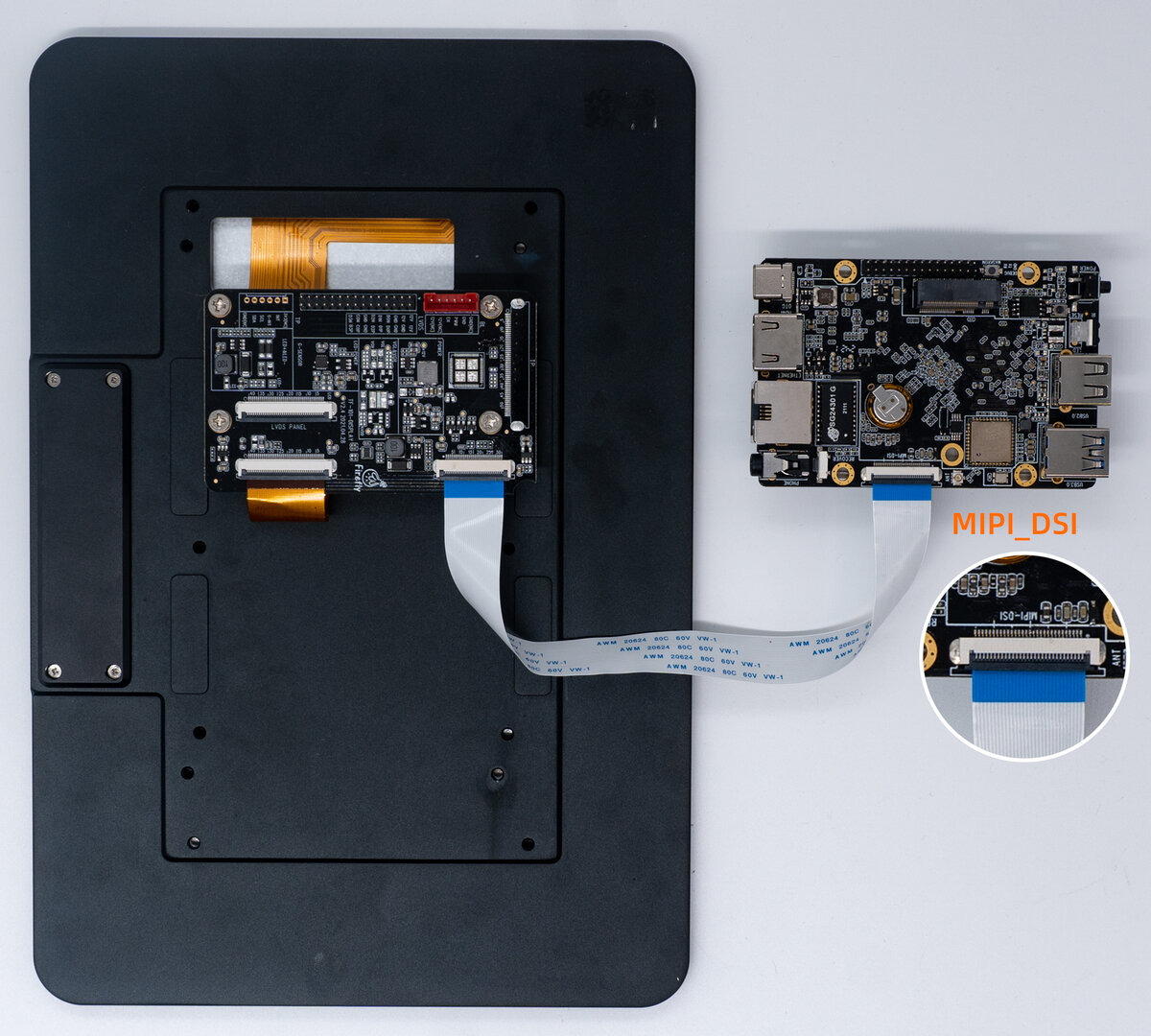

背面
