屏幕模组

DM-M10R800 V2 MIPI屏模组

产品参数

型号：M101014_BE45_A1
尺寸：10.1 寸
分辨率：800x1280
显示接口：MIPI
可视角度：160°
触摸屏：多点电容触摸

参考固件

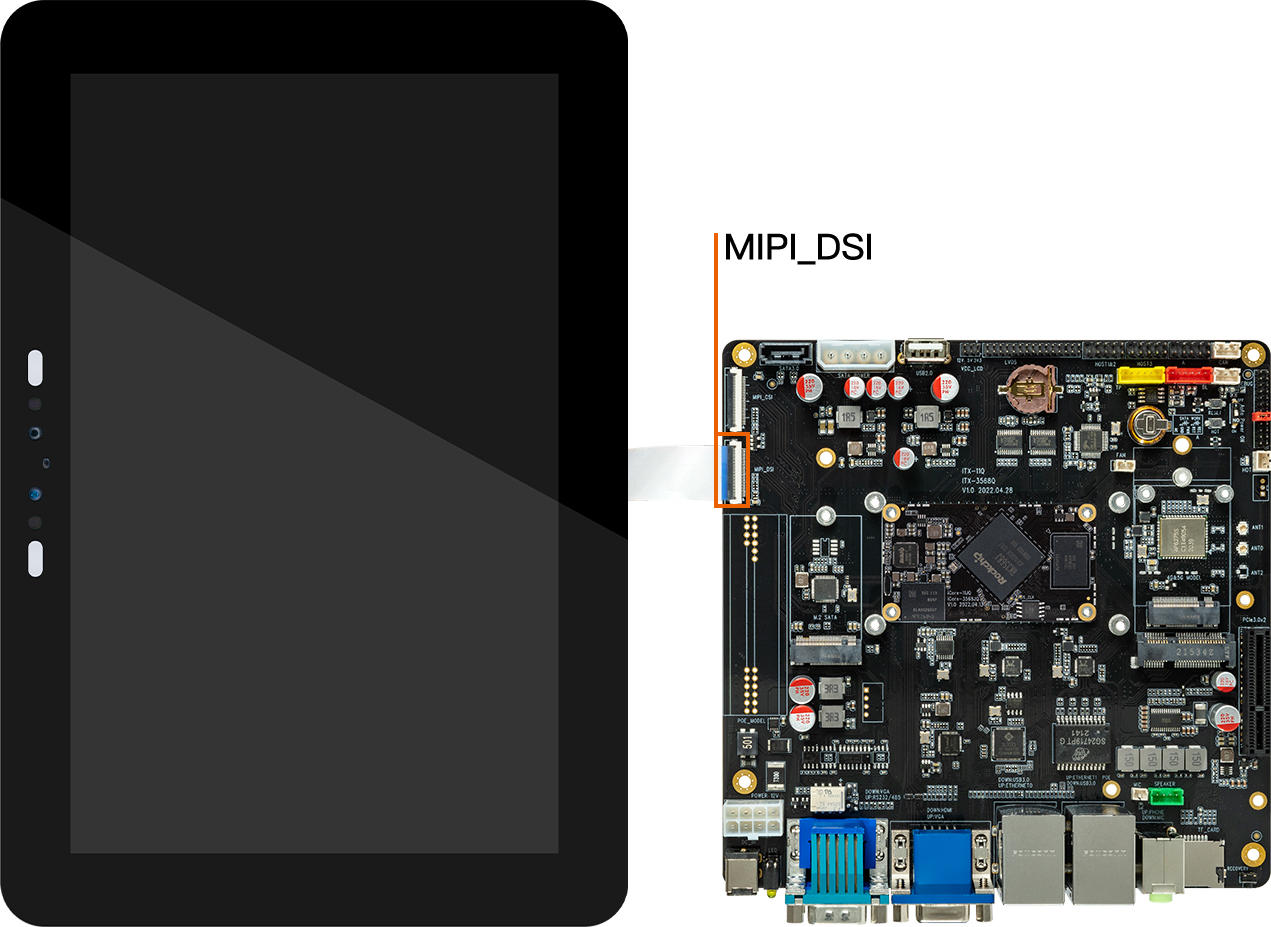

官方的 MIPI 固件默认支持 MIPI_DSI1 + HDMI显示，MIPI屏连接 ITX-3568Q 的MIPI_DSI1接口，下面是固件的链接：固件链接

注意: 接入HDMI时，HDMI的两边有可能会有黒边的现象，这是因为HDMI作为副屏会根据主屏MIPI的宽高比进行缩放，如果两者的宽高比不一致，就会导致黒边。

编译命令

用官网 SDK 编译支持的 10.1 寸屏的固件时使用以下命令：

Linux 直接指定对应的 mk 文件

./build.sh itx-3568q-mipi-ubuntu.mk
./build.sh

Android

./FFTools/make.sh -d rk3568-firefly-itx-3568q-mipi101_M101014_BE45_A1 -j8 -l rk3568_firefly_itx_3568q-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3568_firefly_itx_3568q-userdebug

注意：如果需要支持 CAM-8MS1M 摄像头模组，需要先做如下修改，再编译。

    diff --git a/kernel/arch/arm64/boot/dts/rockchip/rk3568-firefly-itx-3568q.dts b/kernel/arch/arm64/boot/dts/rockchip/rk3568-firefly-itx-3568q.dts
    index d784287..fbe7b6b 100755
    --- a/kernel/arch/arm64/boot/dts/rockchip/rk3568-firefly-itx-3568q.dts
    +++ b/kernel/arch/arm64/boot/dts/rockchip/rk3568-firefly-itx-3568q.dts
    @@ -21,8 +21,8 @@
      * using dual camera gc2053/gc2093   ----> rk3568-firefly-itx-3568q-cam-2ms2m.dtsi
      * using hdmi-in module rk628d   ----> rk3568-firefly-itx-3568q-tf-hdmi-mipi-rk628.dtsi
      */
    -//#include "rk3568-firefly-itx-3568q-cam-8ms1m.dtsi"
    -#include "rk3568-firefly-itx-3568q-cam-2ms2m.dtsi"
    +#include "rk3568-firefly-itx-3568q-cam-8ms1m.dtsi"
    +//#include "rk3568-firefly-itx-3568q-cam-2ms2m.dtsi"
     //#include "rk3568-firefly-itx-3568q-tf-hdmi-mipi-rk628.dtsi"

参考资料

屏幕模组 Datasheet & 转接板原理图
