接口定义

整机接口定义

ITX-3568Q 提供了丰富的接口，主要包括：

• 12V 电源接口
• 4 x USB3.0（otg×1，host×3）
• 4 x USB2.0（接口×1，座子×3）
• HDMI
• VGA
• MIPI 屏幕接口
• LVDS 屏接口
• 以太网
• MIC 接口
• 3.5mm 耳机接口
• TF 卡槽
• SIM 卡槽
• SATA 3.0 接口
• 风扇接口
• 喇叭接口
• Power 按键(座子)
• Reset 按键
• Recovery 按键
• 调试串口
• 工业级串口（RS485, RS232, TTL）
• 扩展口（ADC，I2C，GPIO）
• MIPI 摄像头接口
• MINI-PCIE（4G LTE）
• M.2（5G LTE）
• PCIe 3.0 接口
• M.2 SATA 3.0 接口
• CAN/CANFD

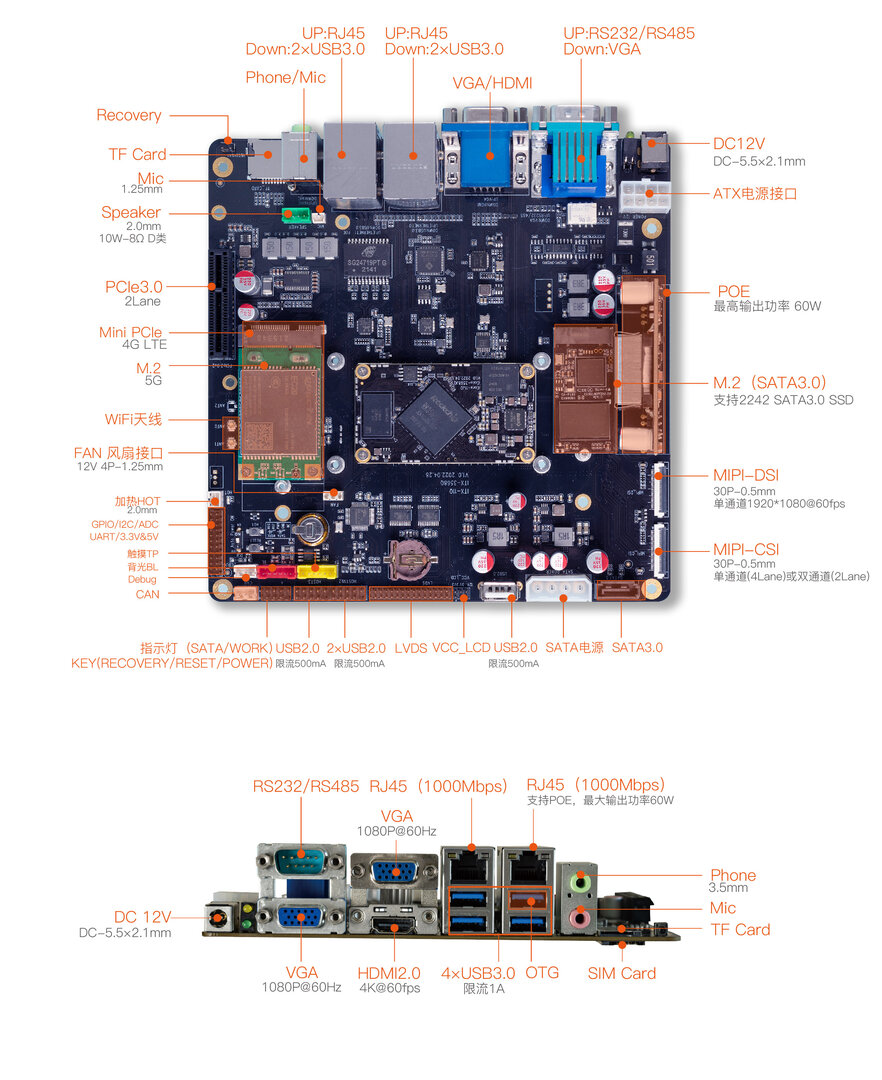

具体如下图：
