屏幕模组
10.1 寸LVDS屏模组
产品参数
- 型号：HSX101H40C-L28A
- 尺寸：10.1 寸
- 分辨率：800x1280
- 显示接口：LVDS
- 可视角度：170°
- 触摸屏：多点电容触摸
参考固件
注意： 支持 10.1 寸屏的官方固件名带有 LVDS 字样，下面是固件的链接：固件链接
编译命令
用官网 SDK 编译支持的 10.1 寸屏的固件时使用以下命令：
./FFTools/make.sh -j8 -d rk3399pro-firefly-aioc-lvds-HSX101H40C -l rk3399pro_firefly_aioc_lvds-userdebug
./FFTools/mkupdate/mkupdate.sh参考资料

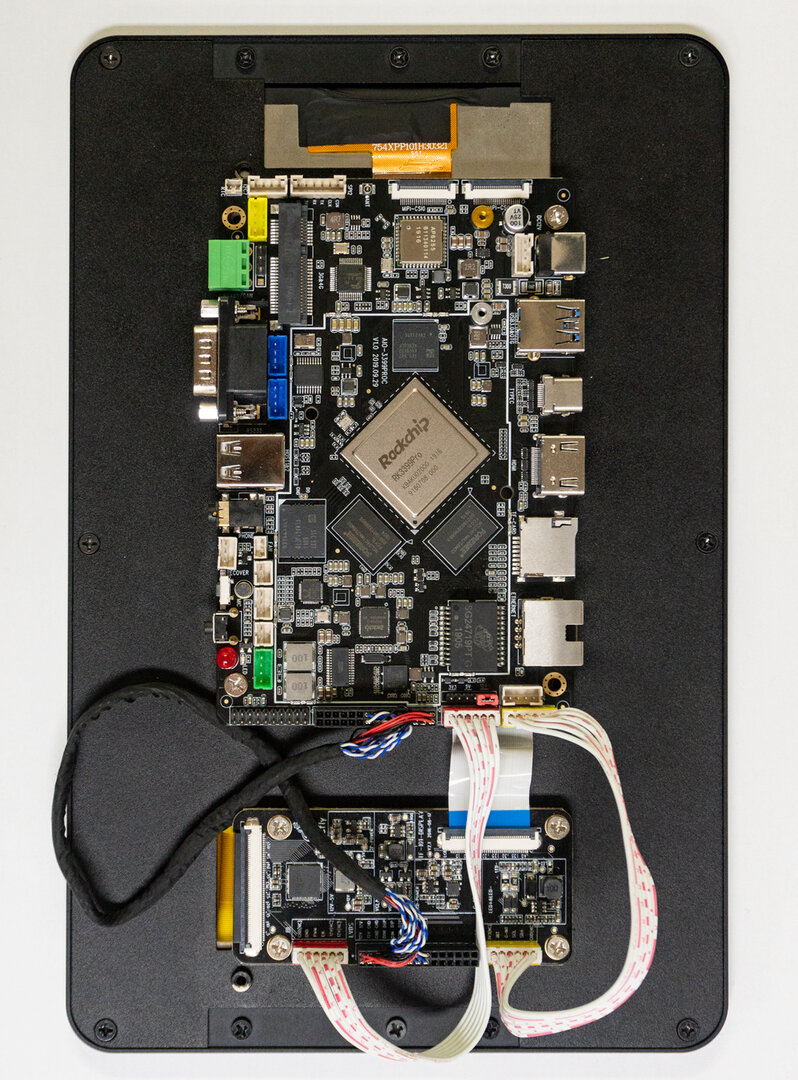

实物图
- 注意：下图中电压跳线要使用12V
DM-M10R800 V2 MIPI屏模组
产品参数
- 型号：M101014_BE45_A1
- 尺寸：10.1 寸
- 分辨率：800x1280
- 显示接口：MIPI
- 可视角度：160°
- 触摸屏：多点电容触摸
参考固件
注意： 支持 10.1 寸MIPI屏的官方固件名带有 MIPI 字样，下面是固件的链接：固件链接
编译命令
用官网 SDK 编译支持的 10.1 寸MIPI屏的固件时使用以下命令：
./FFTools/make.sh -j8 -d rk3399pro-firefly-aioc-mipi_M101014_BE45_A1 -l rk3399pro_firefly_aioc_mipi-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3399pro_firefly_aioc_mipi-userdebug参考资料

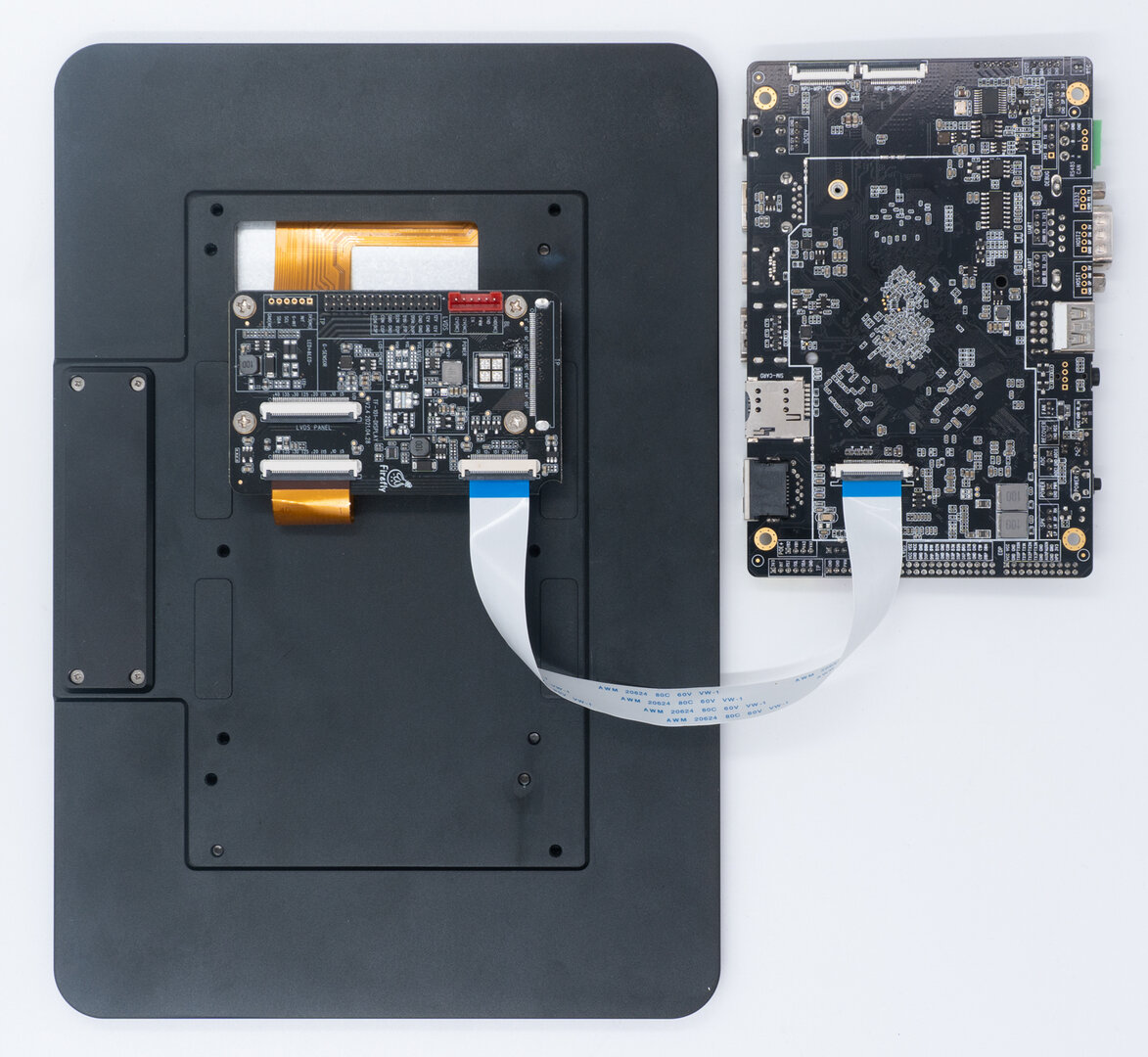

实物连接图
