摄像头模组
OV13850 摄像头模组(已停产)
产品参数
- 品牌：Omnivision
- 型号：CMK-OV13850
- 接口：MIPI
- 像素：1320W
参考固件
公版固件默认支持 CMK-OV13850 摄像头模组
技术资料
实物图

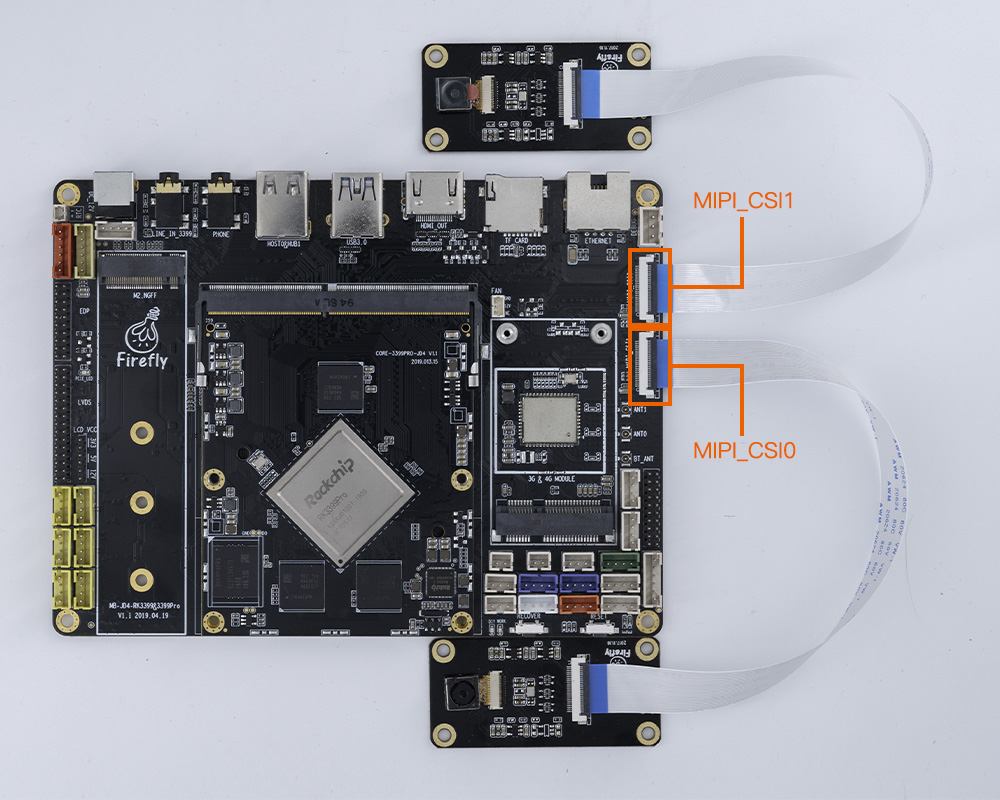

连接方法
实拍图片
CAM-8MS1M 单目摄像头模组
产品参数
- 品牌：SV
- ISP：XC7160
- Sensor: SC8238
- 接口: MIPI
- 像素: 800W(当前仅支持1080P，4K仍在适配中)
规格书
参考固件
公版固件默认支持 CAM-8MS1M 单目摄像头模组。若无法使用单目摄像头 CAM-8MS1M，请更新固件 Android 9.0 固件下载
实物图参考

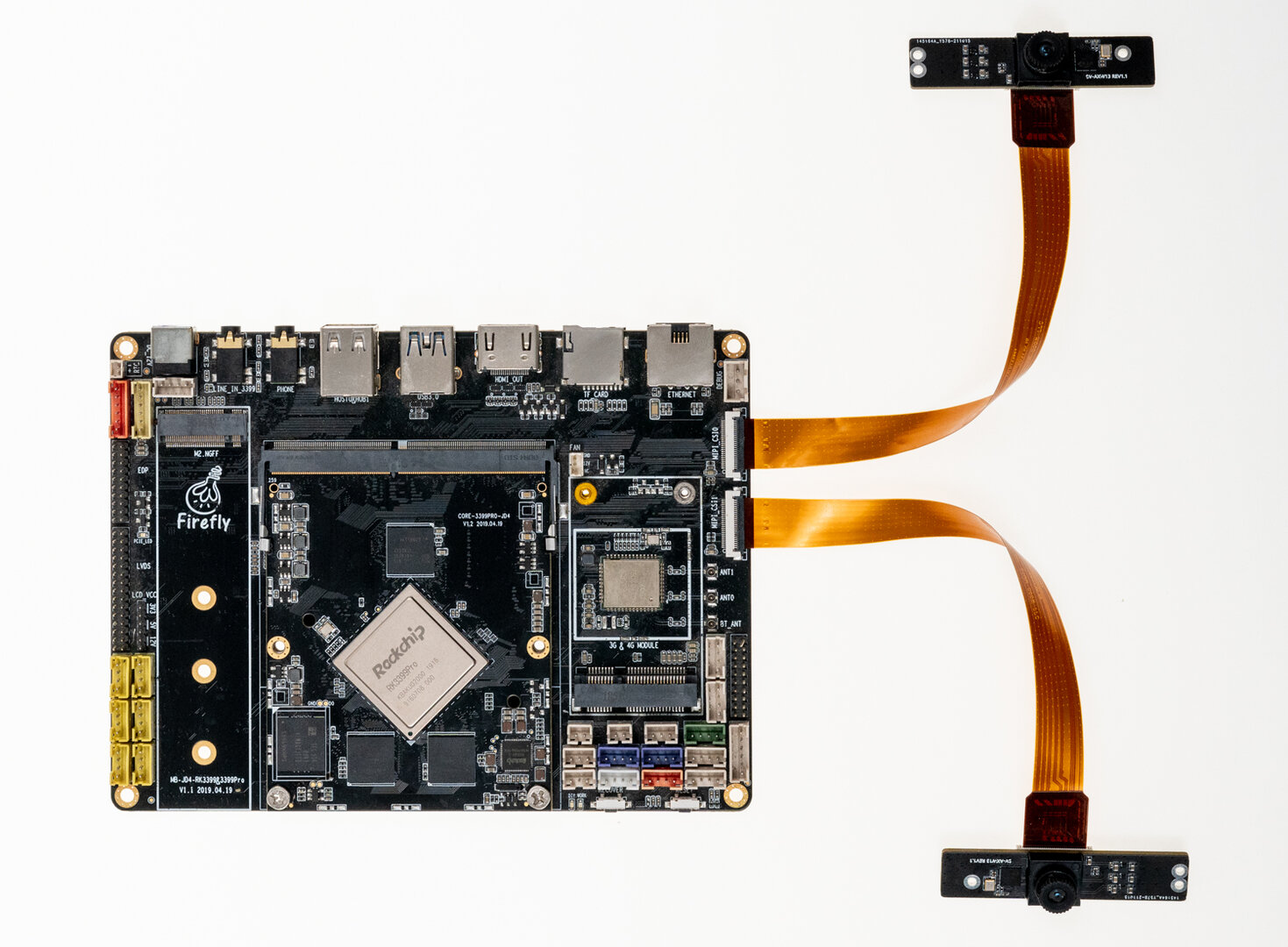

连接方法
实拍图片
SV-TAYSH-TQ摄像头模组
产品参数
-
型号：XC7022(RGB)/XC6130(IR)
-
接口：MIPI
-
像素：200W
修改方法 (手动修改)
kernel/arch/arm64/boot/dts/rockchip/rk3399pro-firefly-aiojd4.dtsi
xc7160b: xc7160b@1b {
+ status = "disabled";
reset-gpios = <&gpio1 RK_PC4 GPIO_ACTIVE_HIGH>;
};
xc7160f: xc7160f@1b {
+ status = "disabled";
reset-gpios = <&gpio1 RK_PC4 GPIO_ACTIVE_HIGH>;
};
XC7022b: XC7022b@1b{
+ status = "okay";
reset-gpios = <&gpio0 RK_PB5 GPIO_ACTIVE_HIGH>;
};
XC6130b: XC6130b@23{
+ status = "okay";
reset-gpios = <&gpio0 RK_PB5 GPIO_ACTIVE_HIGH>;
};
修改上述补丁后重新编译内核并烧写 boot.img 后重启。
实物图

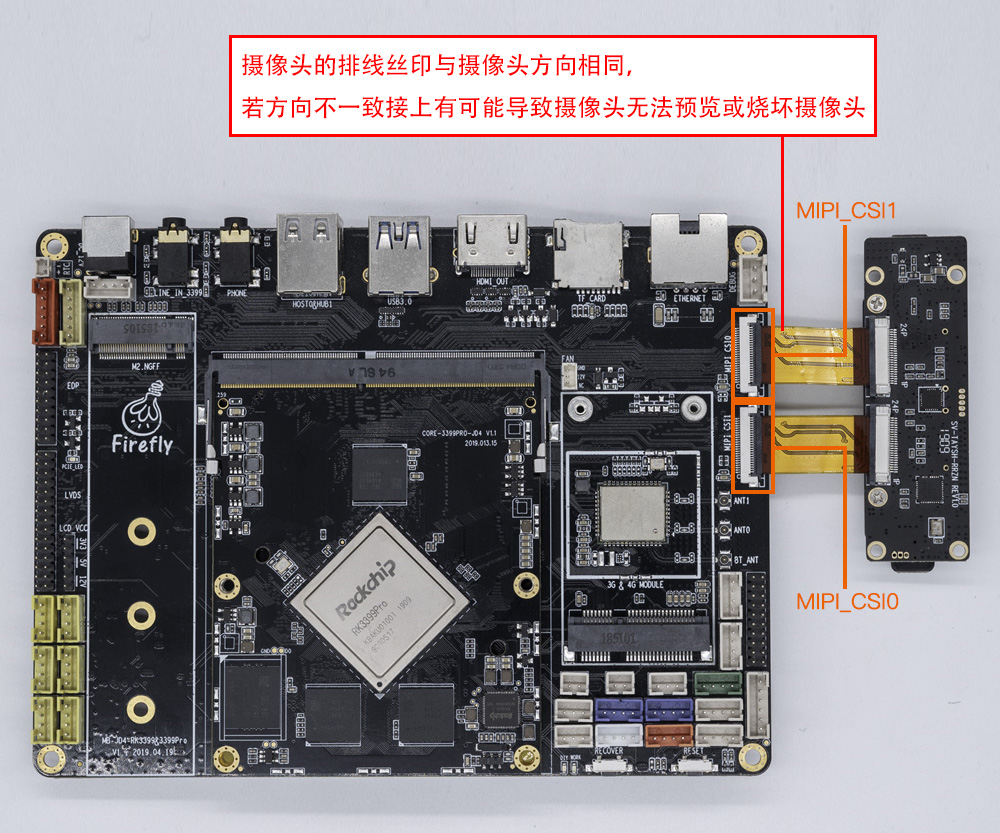

连接方式
实拍图片
