接口定义

整机接口定义

AIO-3399Pro-JD4 提供了丰富的接口，主要包括：

• 电源接口,
• 1 x USB3.0（host/device）,
• 7 x USB2.0（接口×5,座子×2）,
• HDMI,以太网,LVDS 屏幕接口,
• EDP 屏接口,
• TP 触摸接口,
• 屏电压跳线接口,
• 背光接口,
• WIFI 天线,
• 蓝牙天线,
• 电源按键,
• MIC 接口,
• 音频输入输出 (lineout),
• 3.5mm 耳机接口,
• RTC 电源接口,
• 12V 电源接口,
• IR 接口,
• TF 卡槽,
• SIM 卡卡槽,
• 扩展按键接口,
• 喇叭接口,
• Recovery 按键,
• 调试串口,
• 工业级串口 (RS485, RS232, 2TTL),
• MIPI 屏接口(双 LVDS 复用),
• MINI-PCIE.

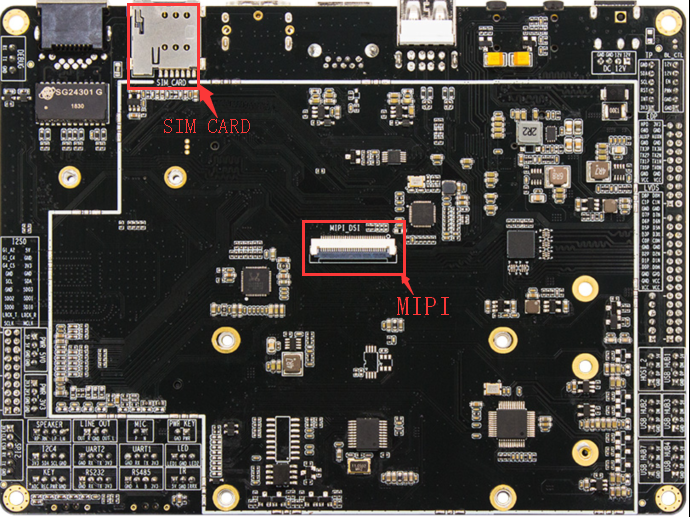

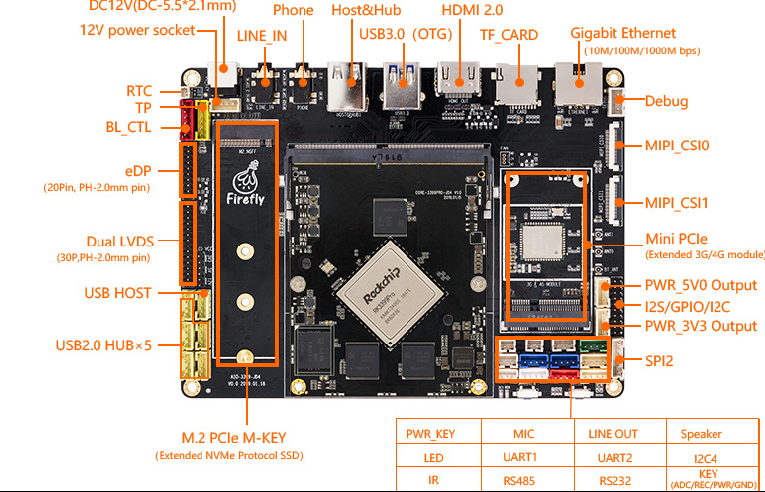

具体如下图：

特殊接口说明

目前软件版本暂不支持 LINE_IN/LINE_OUT，硬件不支持 USB_HOST2，其中工程机型(底板 JD4-1.0 版本) SPERAKER 只支持单声道。
