屏幕模组
7.85 寸 MIPI 液晶屏模组
注意：默认的 AIO-3399J 主板不带 mipi_dsi 接口，如需要此功能需修改硬件。详情参考 LCD 驱动章节
产品参数
- 型号：B080XAN01
- 尺寸： 7.85 寸
- 分辨率：1024x768
- 显示接口： MIPI
- 面板材料：IPS 面板
- 可视角度：160°
- 触摸屏：多点电容触摸
编译命令
用官网 SDK 编译支持的 7.85 寸屏的固件时需加上补丁（0001-AIO-SDK-mipi-support- 7.85 - MIPI -lcd.patch）后再使用以下命令：
- Android 7.1 (Industry)
./FFTools/make.sh -j8 -d rk3399-firefly-aio-mipi -l rk3399_firefly_aio_mipi-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aio_mipi-userdebug实物图
注意： 下图中电压跳线要使用 12V。
10.1 寸LVDS屏模组
产品参数
- 型号：HSX101H40C-L28A
- 尺寸：10.1 寸
- 分辨率：800x1280
- 显示接口：LVDS
- 可视角度：170°
- 触摸屏：多点电容触摸
参考固件
注意： 支持 10.1 寸屏的官方固件名带有 LVDS 字样，下面是固件的链接：固件链接
编译命令
用官网 SDK 编译支持的 10.1 寸屏的固件时使用以下命令：
- Android 7.1 (Industry)
./FFTools/make.sh -j8 -d rk3399-firefly-aio-lvds-HSX101H40C -l rk3399_firefly_aio_lvds-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aio_lvds-userdebug- Android 7.1 (Box)
./FFTools/make.sh -j8 -d rk3399-firefly-aio-lvds-HSX101H40C -l rk3399_firefly_aio_lvds_box-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aio_lvds_box-userdebug参考资料
实物图

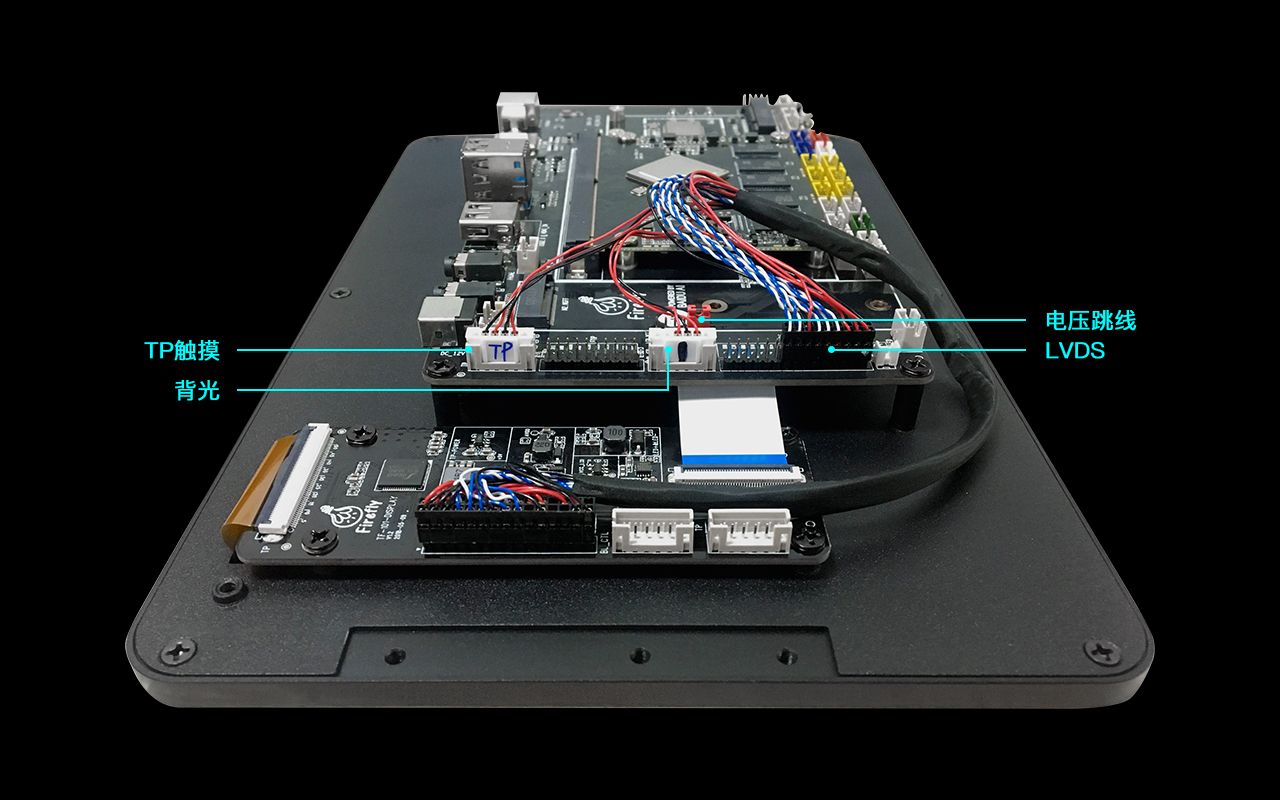

注意： 下图中电压跳线要使用 12V。 旧版本排线连接图

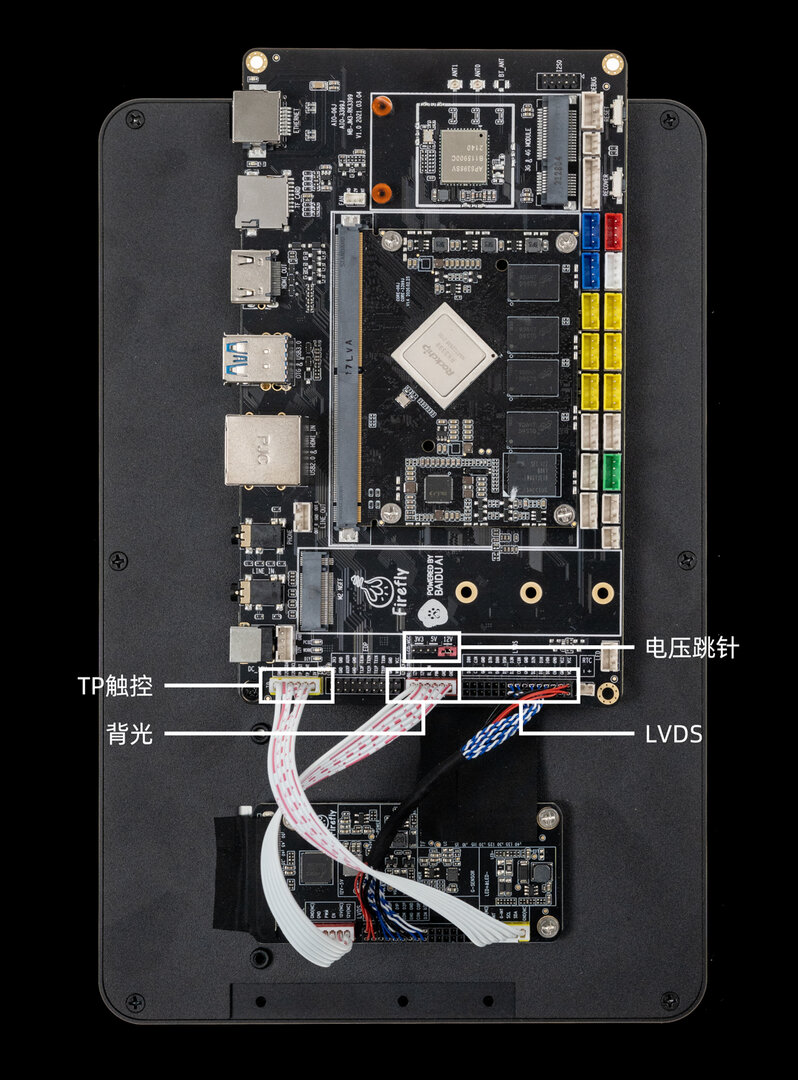

新版本排线连接图
