一、产品介绍
产品简介
CAM-8MS1M 是一款 MIPI 宽动态模组，可见光采用 8M 宽动态传感器，优质的宽动态效果将适应更多恶劣场景，减少复杂光线环境对识别算法产生的不良影响，采用标准MIPI接口输出高质量视频流；产品主要应用于人脸识别门禁、考勤、闸机、人证机等场景。

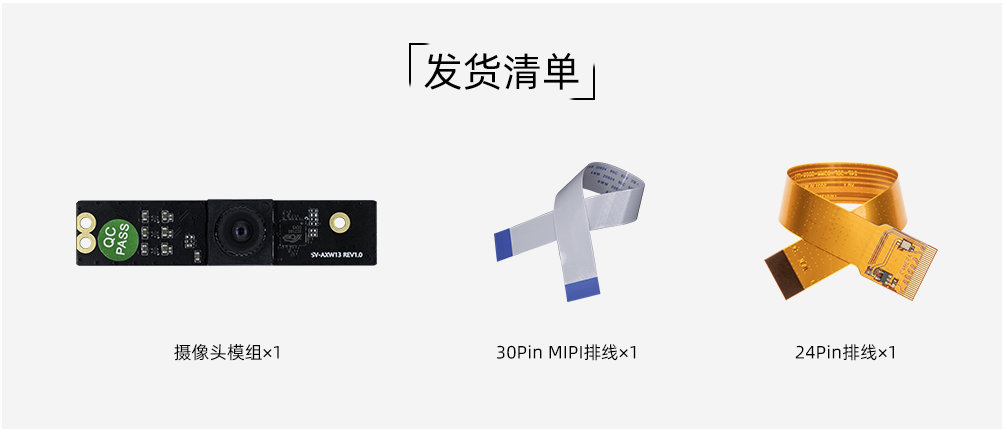

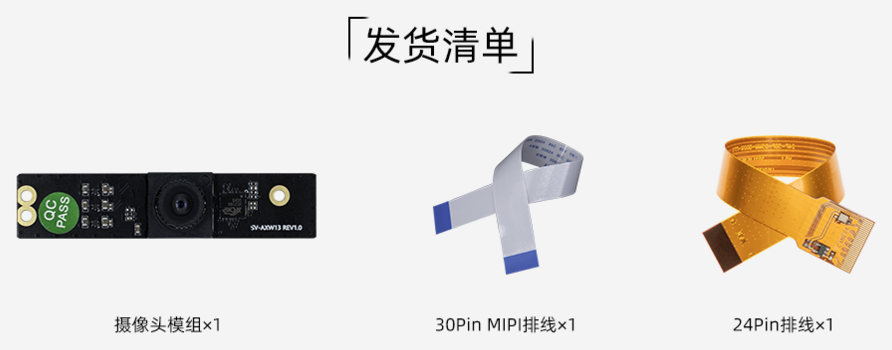

发货清单
详细参数
| 参数 | |
|---|---|
| Sensor型号 | SC8238 |
| CMOS光感原件 | 1/2.7 sensor/RGB |
| ISP | 自带 XC7160 |
| 最大分辨率 | 3840(H) x 2160(V) (16) |
| 传感器像素尺寸 | 1.5um x 1.5um |
| 低照度 | ≤0.3Lux/F2.4 |
| 图像传输速率 | 4K/25fps |
| 信噪比 | 36dB |
| 动态范围 | >100dB |
| 无畸变镜头 | M8 x 0.25镜头/650NM滤光片 |
| FOV视场角 | H°, V° |
| 光圈 | F2.0 |
| 镜头焦距 | 4.3mm |
| 对焦类型 | 定焦，对焦距离70cm |
| 畸变 | TV Distortion<1% |
| 镜头CRA | <19.4° |
| 镜头温度范围 | -20° ~ +65° |
| 镜头结构 | 5P |
| 视频输出格式 | YUV/MJPG |
| 红外灯(IR) | NC |
| 供电方式 | 5V 供电，纹波不高于 80mV |
| 模组接线方式 | 0.5mm FPC连接器 (模组端是30pin，而板子端则需要根据实际的硬件接口) |
| 电源功耗 | 5V/270mA±10% |
| 工作温度 | -10℃ ~ +55℃(Humidity%RH ~ 75%RH) |
| 储藏温度 | -20℃ ~ +65℃(Humidity%RH ~ 75%RH) |
| 尺寸 | 12.5mm x 59.5mm |
二、使用方法
硬件连接
Firefly的开发板有两种MIPI CSI接口，分别是30pin和24pin接口，连接时需注意区分方向，且只能连接对应Pin口数的CSI接口，以下是统一接口示意图：
30pin MIPI CSI接口连接
24pin MIPI CSI接口连接
MIPI DSI字样的接口，这可能会导致烧坏模组或者开发板。
详细接口定义参考:
| 主控 | 板卡型号 |
|---|---|
| RK3399 | AIO-3399J, AIO-3399JD4, ROC-RK3399-PC-PLUS, ROC-RK3399-PC-Pro |
| RK3399Pro | AIO-3399ProC, AIO-3399Pro-JD4 |
| RK3566 | AIO-3566JD4, ROC-RK3566-PC |
| RK3568 | AIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC SE |
| RK3588 | ITX-3588J,ROC-RK3588S-PC, AIO-3588SJD4: DPHY / DCPHY ,AIO-3588Q |
| RK3576 | ROC-RK3576-PC，AIO-3576JD4，AIO-3576Q，AIO-3576C |
三、固件与资料下载
相关文档和固件下载，见官网的资料下载。
四、入门教程
固件烧写
固件制作
RK3399 系列
| 系统 | 板卡型号 |
|---|---|
| Android7.1 Industry | ROC-RK3399-PC-PLUS, ROC-RK3399-PC-Pro, AIO-3399JD4, AIO-3399J |
| Android10.0 | ROC-RK3399-PC-PLUS, ROC-RK3399-PC-Pro,AIO-3399J |
| Ubuntu | ROC-RK3399-PC-PLUS, ROC-RK3399-PC-Pro, AIO-3399JD4, AIO-3399J |
RK3399Pro 系列
| 系统 | 板卡型号 |
|---|---|
| Android9.0 | AIO-3399Pro-JD4, AIO-3399ProC |
| Ubuntu | AIO-3399Pro-JD4, AIO-3399ProC |
RK3566 系列
| 系统 | 板卡型号 |
|---|---|
| Android11.0 | AIO-3566JD4, ROC-RK3566-PC |
| Ubuntu | AIO-3566JD4, ROC-RK3566-PC |
| Buildroot | AIO-3566JD4, ROC-RK3566-PC |
RK3568 系列
| 系统 | 板卡型号 |
|---|---|
| Android11.0 | AIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC SE |
| Ubuntu | AIO-3568J, ROC-RK3568-PC |
| Buildroot | AIO-3568J, ROC-RK3568-PC |
RK3588 系列
| 系统 | 板卡型号 |
|---|---|
| Android12.0 | ITX-3588J,ROC-RK3588S-PC,AIO-3588SJD4,AIO-3588Q |
| Buildroot | ITX-3588J,ROC-RK3588S-PC,AIO-3588SJD4,AIO-3588Q,AIO-3588MQ,AIO-3588JQ |
| Ubuntu20.04 | ITX-3588J,ROC-RK3588S-PC,AIO-3588SJD4,AIO-3588Q,AIO-3588MQ,AIO-3588JQ |
| Debian11 | ITX-3588J,ROC-RK3588S-PC,AIO-3588SJD4,AIO-3588Q,AIO-3588MQ,AIO-3588JQ |
RK3576 系列
| 系统 | 板卡型号 |
|---|---|
| Android14.0 | ROC-RK3576-PC，AIO-3576JD4，AIO-3576Q，AIO-3576C |
| Linux | ROC-RK3576-PC，AIO-3576JD4，AIO-3576Q，AIO-3576C |
