FFMedia——高性能全流程视频处理框架

FFMedia 是什么？

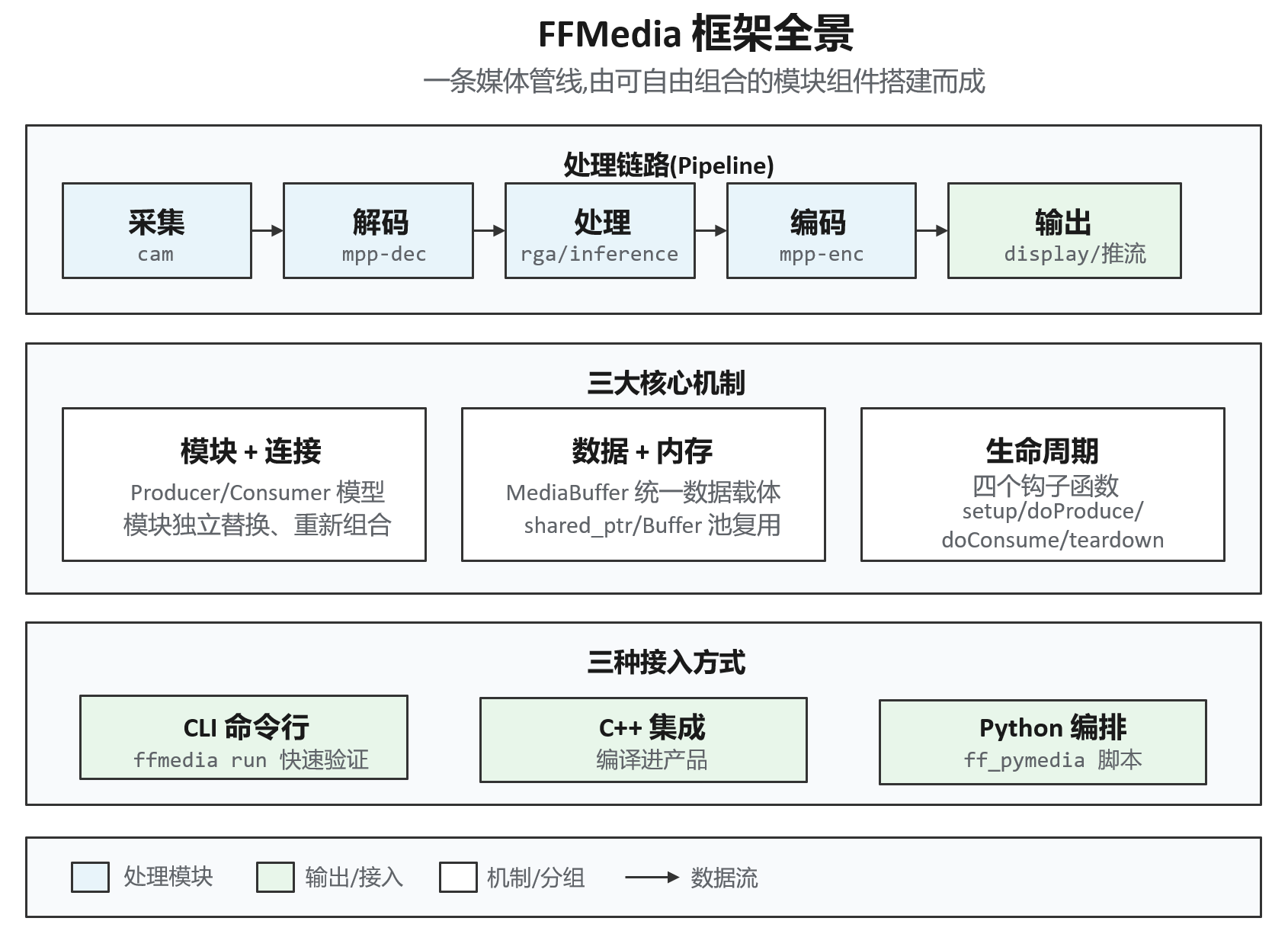

FFMedia 是一个面向 RK Linux 多媒体应用的模块化音视频处理框架。

它深度适配了 Rockchip 平台的硬件能力：

• MPP —— 硬件视频编解码
• RGA —— 2D 图像加速(缩放、裁剪、旋转、格式转换)
• DRM/KMS —— 显示输出
• EGL/GLES —— 图形渲染
• RKNN —— NPU 神经网络推理

它覆盖了一条完整媒体链路上的所有环节：采集、读取、解码、图像处理、推理、编码、显示、封装、网络输出。

它解决什么问题？

多媒体应用真正复杂的部分，通常不是「调用一次解码接口」，而是以下四类问题。FFMedia 的设计目标正是解决这四类问题。

管线耦合，修改成本高

在传统实现中，采集、解码、处理、编码等往往写在同一套业务代码中。更换其中任意一个环节(例如将 RTSP 推流替换为 RTMP)，通常需要修改整条流程。

FFMedia 将这些能力封装为独立的 ModuleMedia 模块，通过 Producer/Consumer 连接。输入、处理、输出可以独立替换、重新组合——替换一个环节，仅需替换对应的模块对象。

多路格式容易接错

当多路视频、音频或不同编码格式同时存在时，依赖人工约定来判断连接关系极易产生连接错误。

FFMedia 由生产者通过 MediaChannelInfo 声明其输出内容，由消费者通过 MediaChannelRequirement 声明其输入需求，并由 connectProducer() 自动完成通道选择与格式匹配，在启动前即返回错误，而非在运行时才暴露问题。

线程、缓存、资源回收被反复重写

不同项目反复实现工作线程、输入队列、输出 Buffer 池、停止顺序、资源回收等逻辑，既增加代码量，又引入并发风险。

ModuleMedia 统一管理这些基础机制，派生模块只需实现四个钩子:setup()、doProduce()、doConsume()、teardown()。

平台接入难、问题定位难

应用需要分别对接摄像头、硬件编解码、RGA、显示、网络输出，并需在异常时判断问题位于「排队」「处理」还是「时间戳」环节。

FFMedia 提供对应的平台模块，以及 --trace、--trace-latency、--trace-local-latency、dumpPipe()、dumpPipeSummary() 等调试能力。

核心概念

Producer/Consumer 模型

所有模块统一基于 ModuleMedia。源模块通过 doProduce() 产生数据；处理模块通过 doConsume() 消费数据，并可继续产生输出；输出模块负责显示、写文件或网络发送。

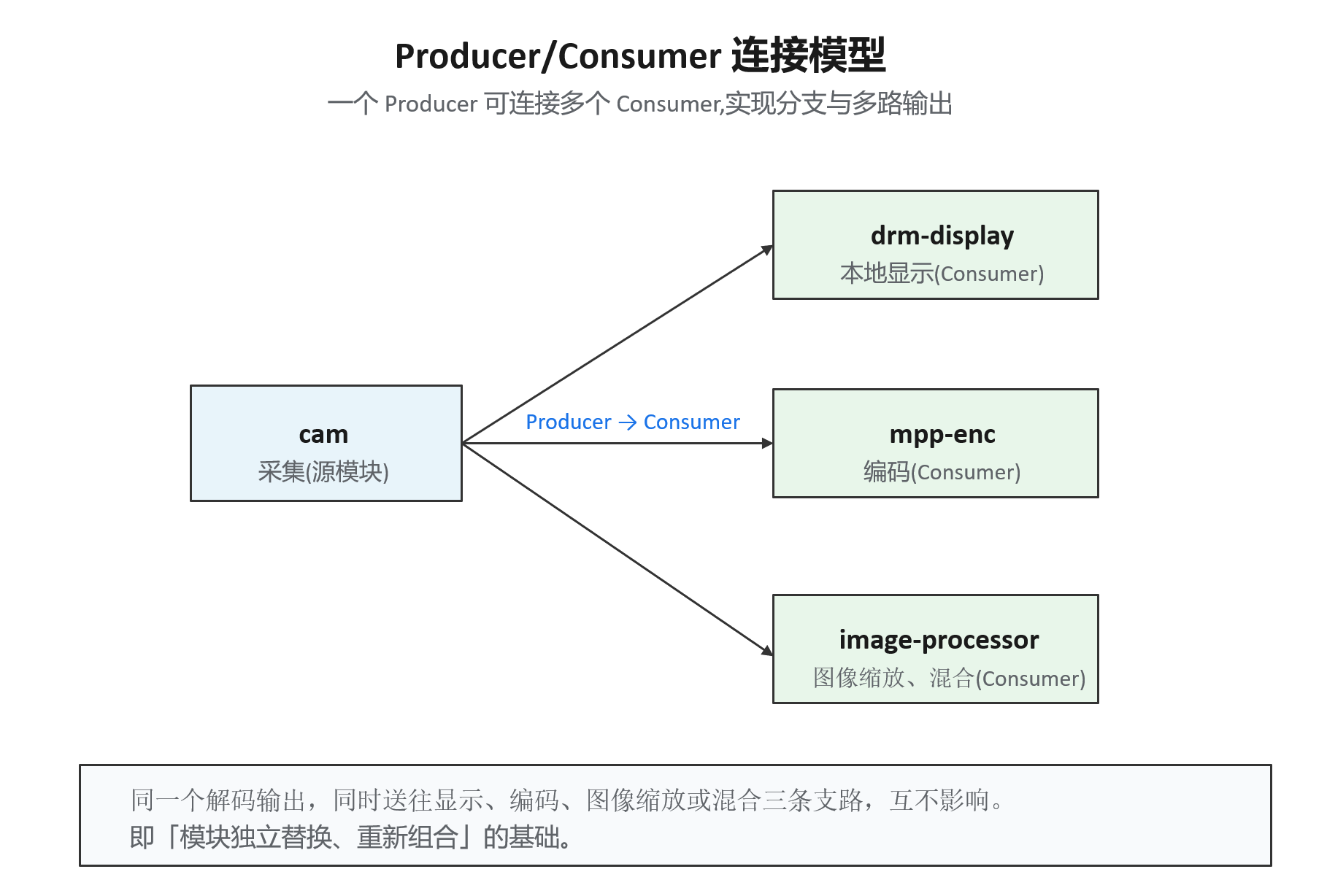

一个 Producer 可以连接多个 Consumer，从而支持构建分支、多路输出、多输入的处理管线。

同一个解码输出，可同时送往显示与编码推流，两条支路互不影响。

统一 MediaBuffer 与智能指针

模块之间通过 std::shared_ptr<MediaBuffer> 传递数据。MediaBuffer 统一携带有效载荷、PTS/DTS、媒体类型、编码格式、图像或音频参数、通道 ID、附加数据。

为何使用 shared_ptr： 一个 buffer 可能同时被显示、编码、写文件等多个模块引用。由谁负责释放、何时释放才安全，是裸指针场景下极易出错的问题（野指针、双重释放、内存泄漏）。

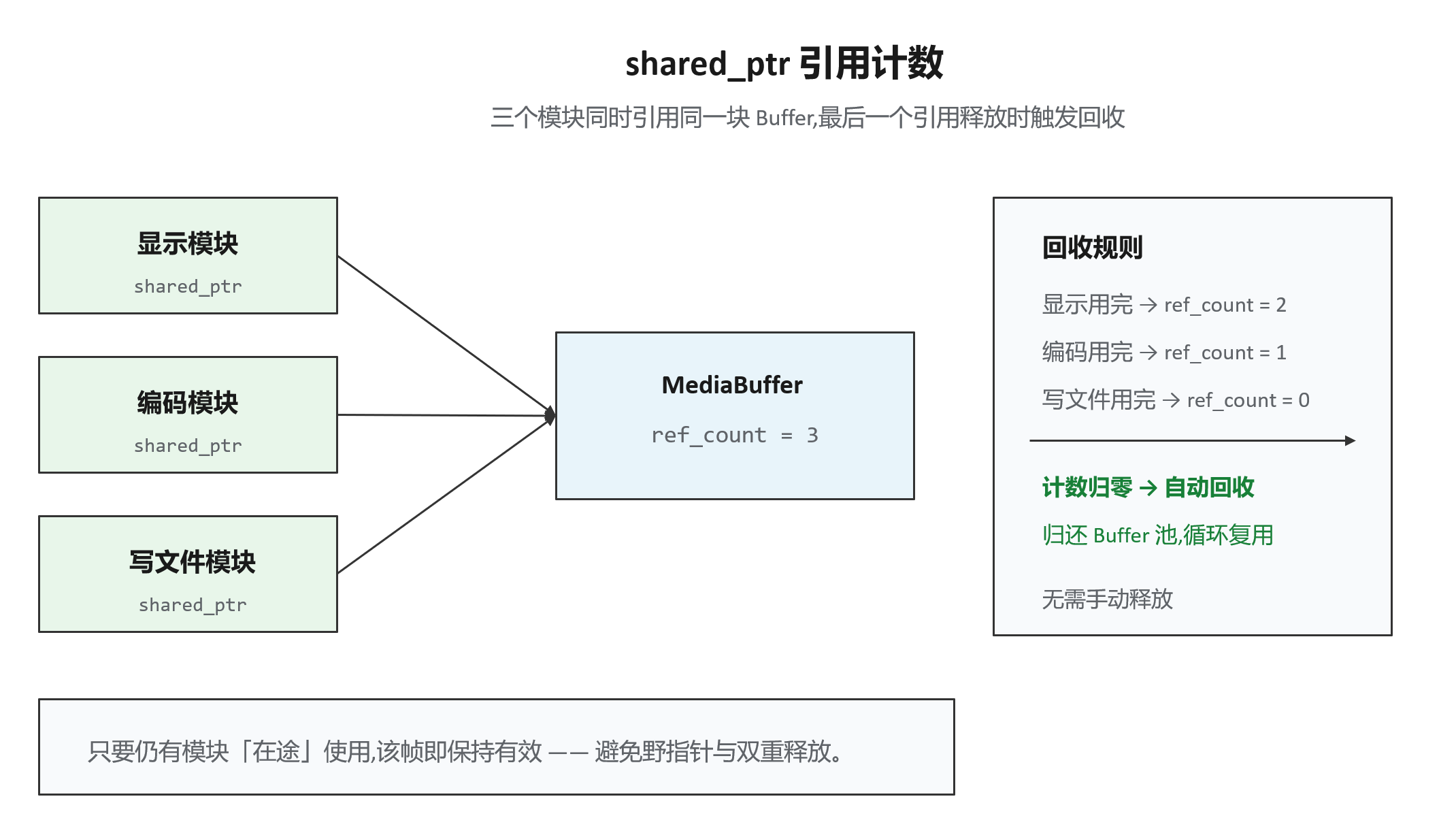

std::shared_ptr 通过引用计数解决该问题：每个模块持有一个 shared_ptr 指向同一块 buffer，引用计数为 3；每个模块使用完毕后销毁指针，计数减 1；最后一个引用释放时,内存才被自动回收。

即「在途帧由共享指针保持有效」——只要仍有模块在途使用该帧，它就不会被回收。

Buffer 池: 输出 Buffer 使用固定池循环复用，以避免频繁 new/delete 的开销（对实时系统尤为重要）。shared_ptr 与之配合：在途 buffer 的计数不为零时不会归还到池；计数归零后才允许回到池中复用。

通道声明与连接匹配

生产者发布 MediaChannelInfo，消费者声明 MediaChannelRequirement,connectProducer() 完成以下三件事:

1. 按通道 ID 选路 —— 请求 Channel 1 即仅提供 Channel 1;
2. 格式匹配 —— 校验媒体类型、codec、像素格式、采样格式;
3. 启动前返回错误 —— 不匹配时返回负 errno，可在 init() 阶段处理。

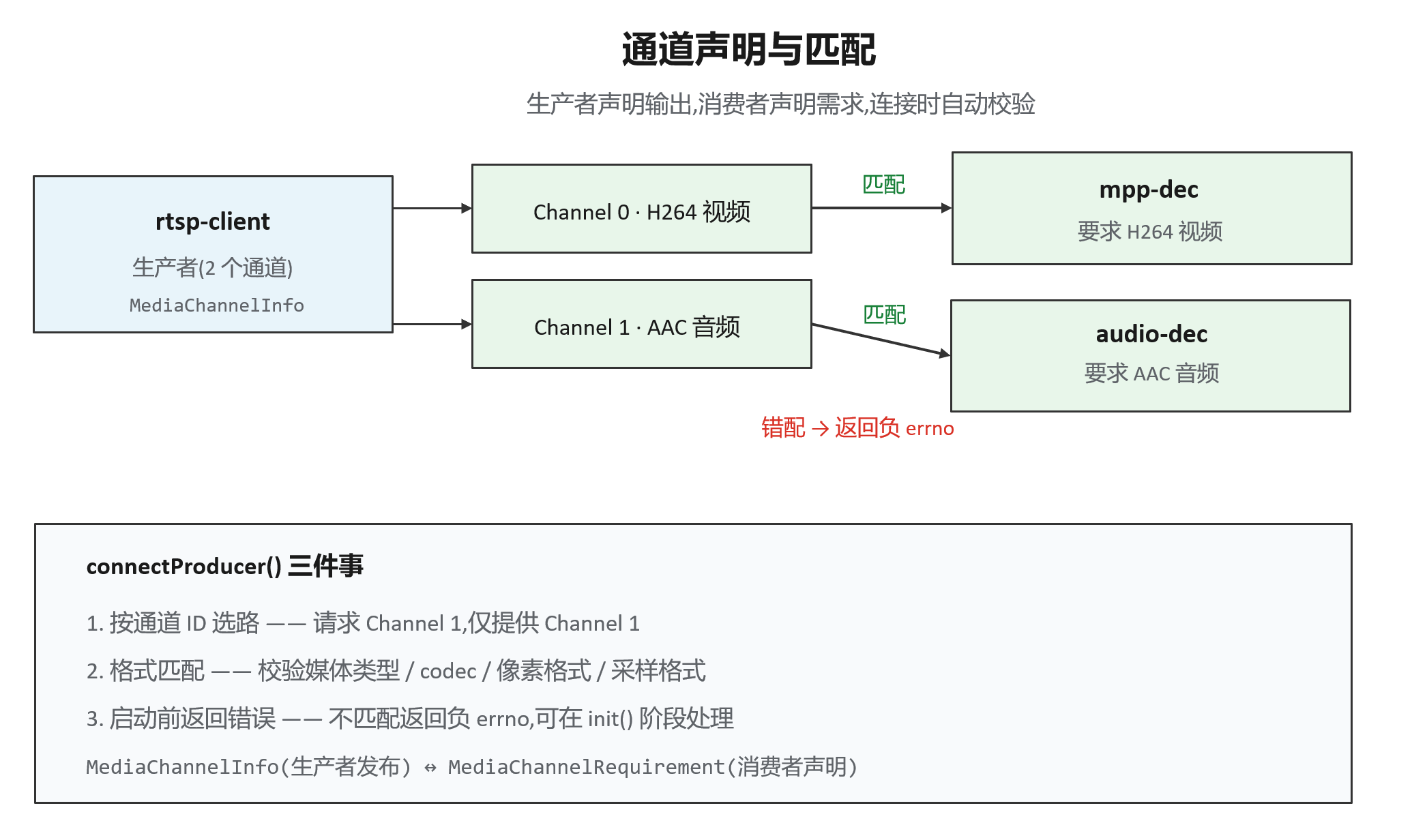

例如一个 rtsp-client 同时输出视频(Channel 0, H264)与音频(Channel 1, AAC)，下游的视频解码与音频解码各取所需:

模块生命周期:四个钩子

ModuleMedia 将线程、队列、Buffer 池、停止顺序、资源回收统一收至基类，派生模块只需实现四个钩子:

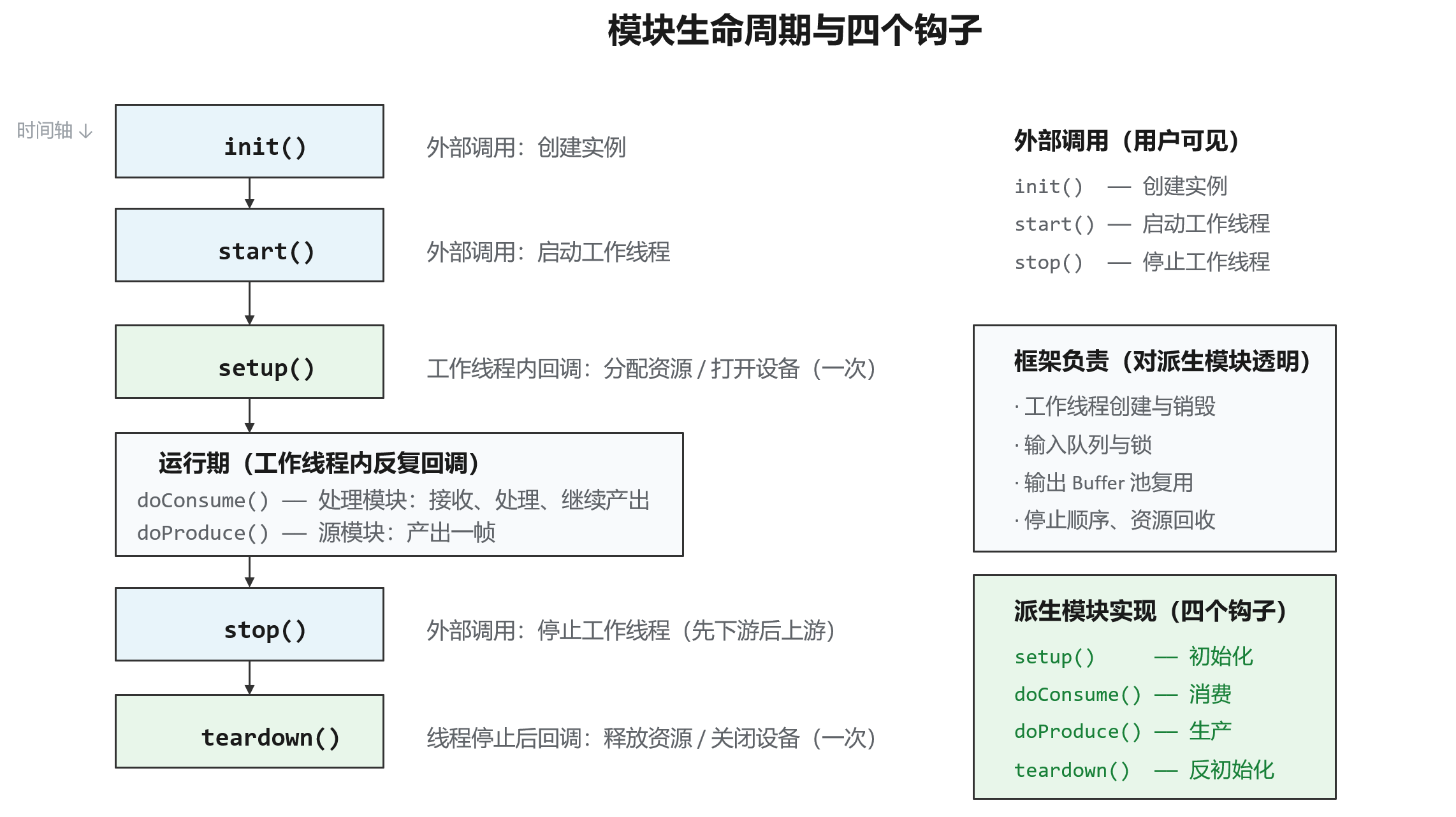

完整生命周期：init() → start() → setup() → [运行期反复回调 doConsume/doProduce] → stop() → teardown()。

其中 init()、start()、stop() 由业务代码直接调用；setup()、doConsume()、doProduce()、teardown() 由派生模块实现,并由框架在正确的工作线程内回调。

停止顺序: 框架保证「先下游后上游」的正确停止顺序。若先停止采集（上游）再停止解码（下游），解码模块可能仍在处理 buffer，而该 buffer 所在的池已被上游回收，进而引发并发错误。这是手写多线程实现中最易出现、也最难以排查的一类问题，由框架统一规避。

模块分类

FFMedia 将模块划分为三大类,对应其在管线中的角色。以下类别代码会出现在 ffmedia modules 命令的输出中:

SDK 实际提供的模块(v2.6.1):

接入方式

FFMedia 提供三种接入方式,适用于不同阶段:

CLI

ffmedia modules   # 查看可用模块
ffmedia params    # 查看模块参数
ffmedia run       # 运行一条管线

可配合 --trace、--trace-latency、--trace-local-latency 观察管线。

C++

继承 ModuleMedia 实现业务模块，通过 connectProducer() 连接，使用 init() → start() → stop() 控制生命周期。

Python

使用与目标 Python ABI 匹配的 ff_pymedia wheel 包进行管线编排。

• wheel：Python 的安装包格式(如 .whl)；
• ABI：二进制接口，与 Python 版本及平台绑定（如 Python 3.10 与 3.12 不兼容，ARM 与 x86 不兼容），因此需安装与目标平台匹配的包；
• 「可用模块以实际发布包导出内容为准」为边界声明：Python 绑定未必暴露 C++ 的全部模块。

获取 FFMedia SDK

FFMedia SDK 以 ffmedia_release 为发布包名，源码与预编译产物托管于 GitHub。获取 SDK 有两种方式。

方式一：获取最新版本(源码仓库)

git clone https://github.com/Firefly-rk-linux-utils/ffmedia_release.git

该方式获取的是仓库当前最新源码，适用于希望使用最新功能、或需要自行编译与定制的场景。

方式二：下载指定版本的 Release 包

访问发布页面,选择所需版本下载:

https://github.com/Firefly-rk-linux-utils/ffmedia_release/releases

SDK 目录结构

SDK 发布包的顶层结构大致如下（以某版本的 ffmedia_release 为例）:

ffmedia_release/
├── bin/            # 命令行工具
│   └── ffmedia     # CLI 可执行文件
├── include/
│   └── ffmedia/    # C++ 头文件
├── lib/
│   └── aarch64-linux-gnu/   # 预编译库(ARM64 架构)
├── python/         # Python 绑定包
│   ├── ff_pymedia-2.6.1-cp310-cp310-linux_aarch64.whl   # Python 3.10
│   └── ff_pymedia-2.6.1-cp311-cp311-linux_aarch64.whl   # Python 3.11
├── docs/           # 文档
│   ├── ffmedia_api.md      # API 说明(通道匹配、MediaBuffer、trace)
│   ├── module_media.md     # 模块开发(生命周期、Buffer 池)
│   └── img/                # 文档配图
├── examples/       # 示例代码
│   ├── demo/               # 基础示例
│   ├── external_module/    # 自定义外部模块示例
│   ├── inference/          # RKNN 推理示例
│   └── tests/              # 测试用例
├── build/          # 编译产物(含 demo_simple、demo_video_stack 等已编译示例)
├── CMakeLists.txt  # CMake 构建入口
├── README.md       # 总览说明
├── ABI_POLICY.md   # ABI 兼容策略
├── SDK_MANIFEST.txt   # SDK 文件清单
├── SDK_SYMLINKS.txt   # 符号链接说明
└── SHA256SUMS      # 文件校验和(完整性校验)

Python wheel 命名解析:

ff_pymedia-2.6.1-cp310-cp310-linux_aarch64.whl
   │          │      │      │        └── 平台:ARM64 Linux
   │          │      │      └────────── Python ABI 版本(cp310 = CPython 3.10)
   │          │      └──────────────── Python 版本(cp310 = Python 3.10)
   │          └──────────────────────── 包版本(2.6.1)
   └─────────────────────────────────── 包名

构建 SDK

通过源码方式获取 SDK 后，可使用 CMake 进行编译。构建过程由若干开关控制是否编译特定组件。

构建开关:

示例一：编译基础 Demo 与 Tests

cmake -S . -B build \
  -DDEMO_OPENCV=OFF \
  -DENABLE_TESTS=ON \
  -DENABLE_INFERENCE_EXAMPLES=OFF
cmake --build build -j

示例二：同时编译推理示例

cmake -S . -B build \
  -DENABLE_INFERENCE_EXAMPLES=ON
cmake --build build -j

示例三：从发布包根目录编译独立推理扩展

cmake -S . -B build \
  -DENABLE_TESTS=OFF \
  -DENABLE_INFERENCE_EXTENSION=ON
cmake --build build -j

说明: 推理扩展也可单独编译——直接进入 examples/inference/ 目录执行 cmake -S . -B build;该目录会自动发现当前发布包的 FFMedia CMake 配置。

用 ffmedia modules 查看实际可用模块

执行 ffmedia modules,可以列出当前 SDK 编译进去的所有模块。下面是一台 Firefly 设备(v2.6.1)的真实输出:

$ ./ffmedia modules
Firefly FFMedia: v2.6.1
TYPE                CLASS GRAPH     DESCRIPTION
cam                 vi    yes       V4L2 camera source
file-reader         vi    yes       File/container source
rtsp-client         vi    yes       RTSP source
rtmp-client         vi    yes       RTMP source or publisher selected by source/publish
mem-reader          vi    special   Application-fed memory source
video-stack         vp    yes       Composite processor with configured input layouts
ffmpeg-demux        vi    yes       FFmpeg input source
alsa-capture        vi    yes       ALSA capture source
mpp-dec             vp    yes       Rockchip MPP decoder
mpp-enc             vp    yes       Rockchip MPP encoder
rga                 vp    yes       Rockchip RGA processor
image-processor     vp    yes       EGL/OpenGL image processor
inference           vp    yes       RKNN inference processor
aac-dec             vp    yes       FDK-AAC decoder
aac-enc             vp    yes       FDK-AAC encoder
drm-display         vo    yes       DRM display sink
file-writer         vo    yes       File output sink
rtsp-server         vo    yes       RTSP server sink
rtmp-server         vo    yes       RTMP server sink
gb28181-client      vo    yes       GB28181 client sink
ffmpeg-mux          vo    yes       FFmpeg output muxer
renderer-video      vo    yes       Window video renderer
alsa-playback       vo    yes       ALSA playback sink

输出字段说明：

说明：

1. GRAPH = special 的模块(如上表中的 mem-reader)不走标准管线图,属于「由应用主动提供数据」的特殊源,其接入方式与常规模块不同,使用时应查阅对应文档。
2. 实际模块数量多于第 4 节的简表 —— 此处还包含 rtmp-client、alsa-capture/alsa-playback(音频采集/播放)、aac-dec/aac-enc(音频编解码)、renderer-video(窗口渲染)、mem-reader(内存源)等模块。应以实际环境输出为准,而非机械记忆清单。
3. 印证「硬件路径不自动生效」 —— 若某台设备未编译进某个模块(例如未配置 RKNN 时,inference 模块可能不存在),该列表会如实反映,不会虚报。

用 ffmedia params 查看模块参数

每个模块都有一张可查询、可配置的参数表。用 ffmedia params TYPE 就能看到某个模块有哪些参数、各自是什么类型、默认值多少、能取什么范围。

$ ./ffmedia params            # 不带参数,看用法
Usage: ./ffmedia params TYPE [PATH]

$ ./ffmedia params cam        # 查看 cam 模块的参数(节选)
Parameters for cam:
  status [integer, r, runtime, apply=immediate] default=created current=created min=0 max=4
    enum: created=0 started=1 eos=2 stopped=3 abnormal=4
    Current module status
  buffer-count [integer, rw, apply=immediate, states=any] default=0 current=4 min=0 max=65535 unit=buffers
    Number of buffers in the output pool
  device [string, rw, apply=reconfigure, states=any] default= current=
    V4L2 camera device path
  frame-rate [double, rw, apply=reconfigure, states=any] default=0 current=0 min=0 max=1000 unit=fps
    Requested camera frame rate; zero keeps the device default
  capture/width  [integer, rw, apply=reconfigure, states=any] ...   # 子参数(见下)

参数元数据的格式（每行参数都带这些字段）:

说明：

1. 复合参数(object)：capture 等参数为 object 类型，其下挂载多个子参数（capture/width、capture/height、capture/format 等）。执行 ffmedia params cam capture 可单独查看该组子参数。

2. apply=reconfigure 与 apply=immediate：

   • immediate:修改后立即生效（例如运行时使用的超时时间）;
   • reconfigure:修改后需重新配置/重建模块方可生效（例如 device 设备路径、capture 采集格式，这些属性仅在模块创建时确定）。

3. states=any / runtime：部分参数仅能在特定状态下修改。status 参数标记为 r(只读)+ runtime，表明其为模块的当前状态(created / started / eos / stopped / abnormal)，由框架维护，应用只能读取、不可修改。

4. atomic 标记:表示该参数的多个子项需原子地一并设置,不可只修改其中一部分。

用 ffmedia run 跑通一条管线

通过一条完整命令,串联前文所述的核心概念。目标为：读取 MP4 文件 → 硬解 → 输出裸流。

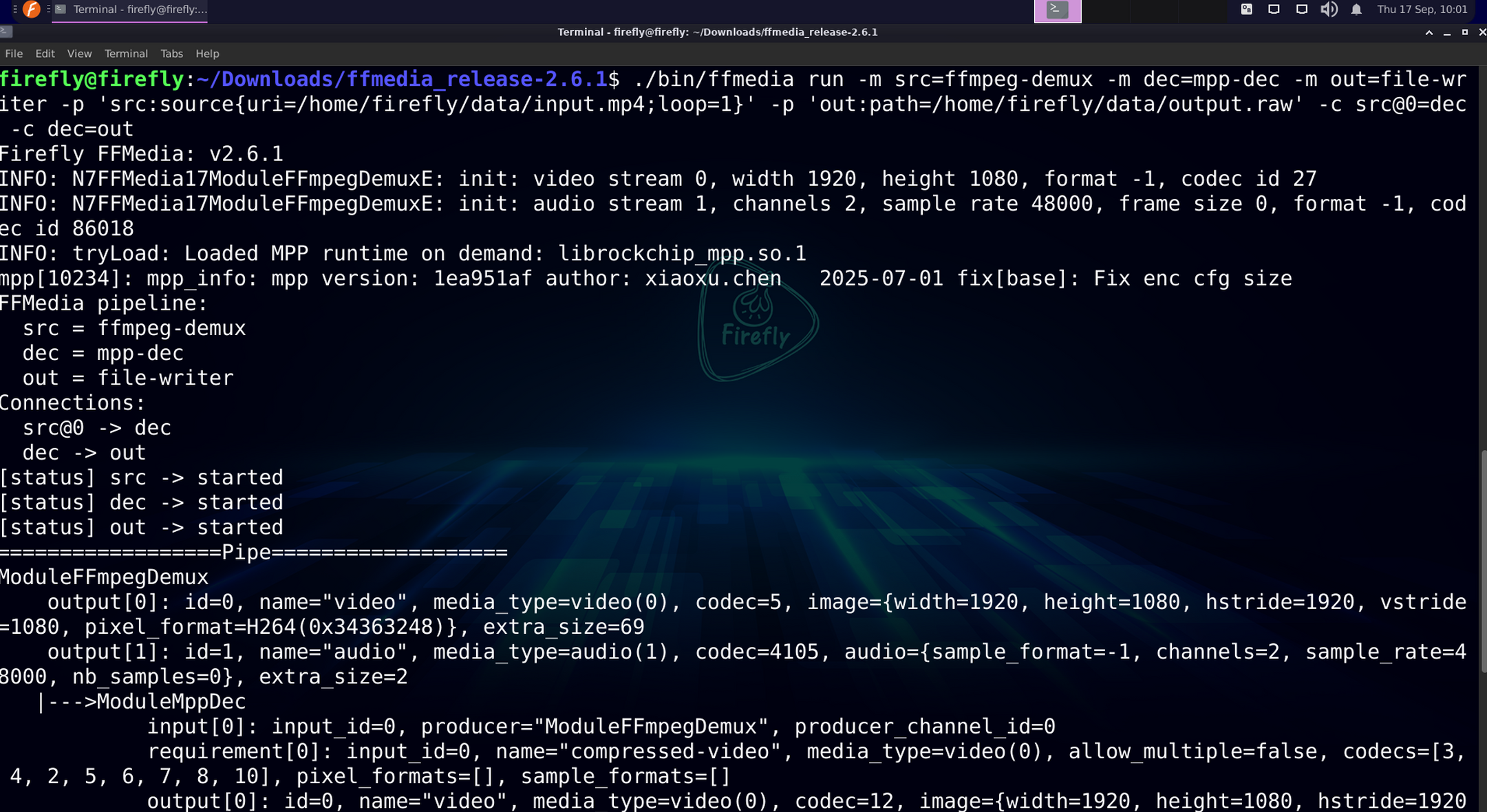

./ffmedia run \
  -m src=ffmpeg-demux -m dec=mpp-dec -m out=file-writer \
  -p 'src:source{uri=/home/firefly/data/input.mp4;loop=1}' \
  -p 'out:path=/home/firefly/data/output.raw' \
  -c src@0=dec -c dec=out

命令语法拆解:

该命令定义了三个模块（src/dec/out）、两处参数（源文件路径、输出路径）与两条连接（src@0 → dec、dec → out）。-p 的语法为：冒号后为参数名,花括号内为子参数,分号分隔多项。

输出解读 —— 对应三个核心概念:

第一是生命周期状态：

[status] src -> started
[status] dec -> started
[status] out -> started

三个模块依次由 created 进入 started，即 init() → setup() → start() 的实际体现。

第二是通道匹配：dumpPipe() 输出的管线图中,可见各连接的「生产方声明 + 消费方需求」:

|--->ModuleMppDec
input[0]: input_id=0, producer="ModuleFFmpegDemux", producer_channel_id=0
requirement[0]: name="compressed-video", media_type=video(0),
                codecs=[3, 4, 2, 5, 6, 7, 8, 10], ...

• producer_channel_id=0 表明其接入上游的 0 号通道(视频流);
• requirement[0] 为 MediaChannelRequirement 的完整内容:名称、媒体类型、codecs 白名单(可接受的编码格式)、像素格式白名单;
• 上游 src 的输出为 codec=5(H264),落在 dec 的 codecs=[...5...] 白名单内,故匹配成功。

第三是统一 MediaBuffer 的数据流：数据在三个模块间逐级「变换」：

src  output[0]: codec=5(H264 压缩流), image={width=1080, height=1920, pixel_format=H264}
dec  output[0]: codec=12(原始像素),  image={width=1080, height=1920, pixel_format=NV12, hstride=1088}
out  output[0]: media_type=etc(2)

解码前为 H264 压缩流，解码后变为 NV12 原始像素(其中 hstride 由 1080 变为 1088，为硬件对齐所致)，最后写出。每一级的 MediaBuffer 均携带完整的媒体描述信息。

连接关系一览(对应命令中的 -c):

src@0 -> dec      # src 的 0 号通道(视频)接入 dec
dec -> out        # dec 的默认输出接入 out

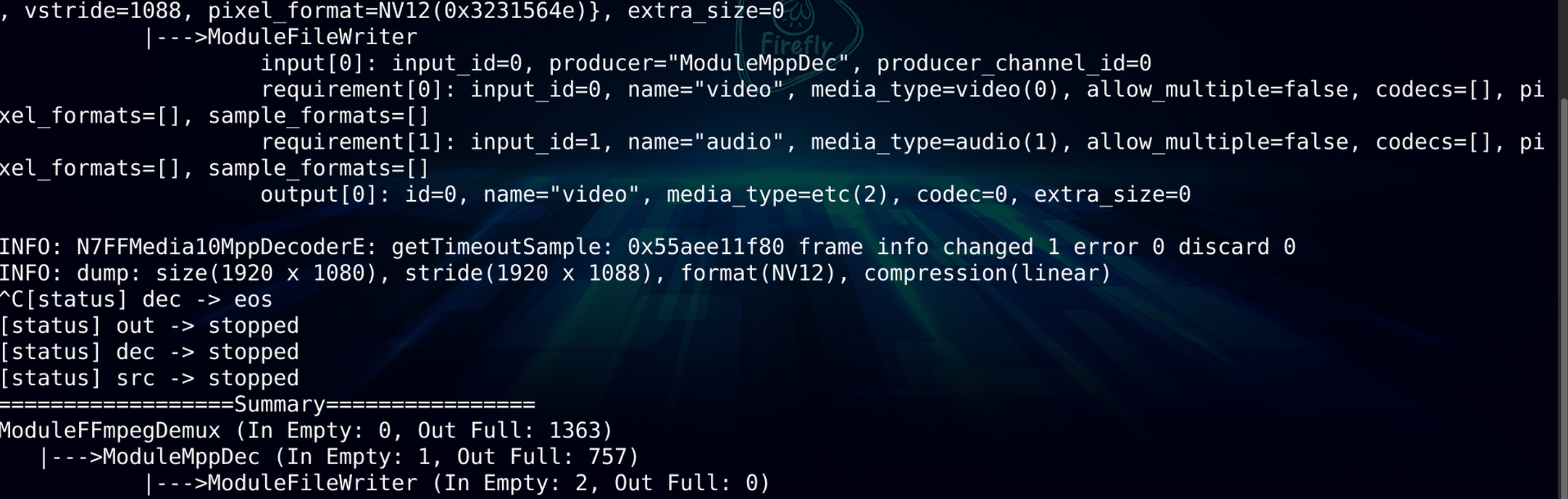

最后ffmedia run 输出中的 ==================Pipe=================== 段落即 dumpPipe() 的完整快照；末尾的 dump: size(...) stride(...) format(NV12) ... 为 dumpPipeSummary() 的摘要。
