BMC 固件升级

本文介绍 CSA1-N8 BMC 固件升级流程。升级方式主要分为两类：

正常系统可访问时，进入 Loader 模式后升级。
BMC 无法正常启动时，进入 MaskRom 模式进行恢复升级。

升级前请确认

BMC 固件升级会重写底层存储内容。升级前请确认固件与设备型号匹配，并保证供电稳定。升级过程中不要断电、拔出 Type-C 数据线或重复执行升级命令。

准备工具

良好的 Type-C 数据线。
瑞芯微官方升级工具。
Windows 或 Linux 主机。
与 CSA1-N8 BMC 匹配的固件，例如 update.img。

安装升级工具

下载 RKDevTool。
解压工具包。
进入 DriverAssitant_v5.1.1 目录，运行 DriverInstall.exe。
为保证驱动版本正确，建议先选择 驱动卸载，再选择 驱动安装。
驱动安装完成后，进入 RKDevTool_Release_*，运行 RKDevTool.exe。

进入升级模式

Loader 模式 [step]

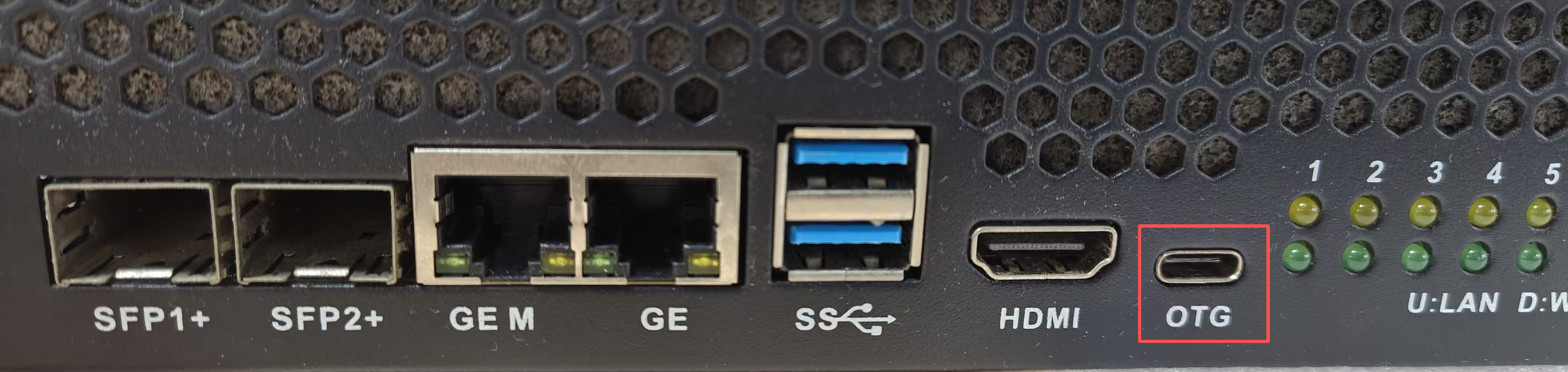

使用 Type-C 数据线连接主机和服务器的 OTG 接口。

进入 Loader 模式有多种方式，选择以下方式的任意一种即可。

通过系统命令进入loader

Type-C 数据线连接完成后，可通过串口调试终端、adb shell 或 HDMI 键盘进入系统，执行：

  reboot loader

通过 Recovery 按键进入 loader

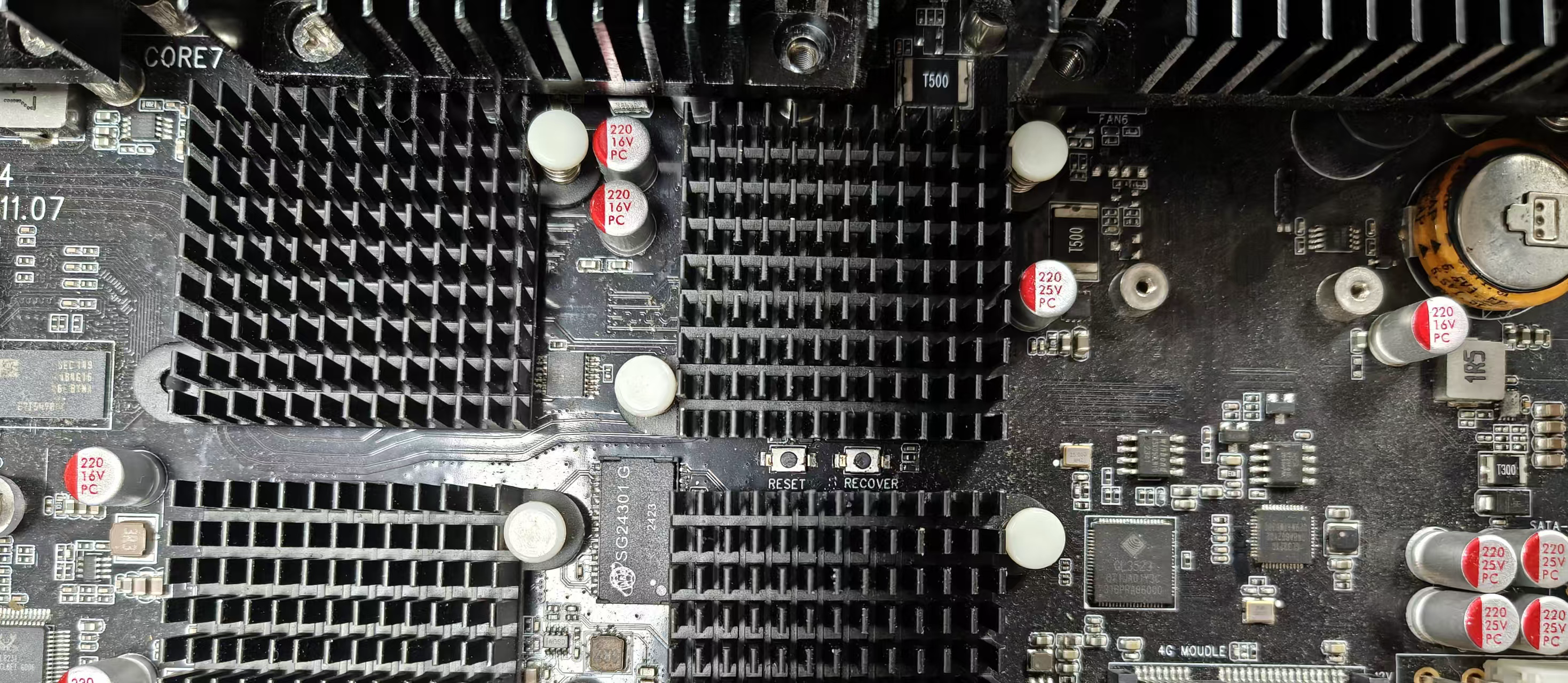

设备断电后，按住 BMC 板上的 RECOVER 按键，然后给服务器上电。主机识别到 Loader 设备后，可以松开 RECOVER 按键，并按正常流程烧写固件。

loader模式确认

根据操作系统不同，确认 Loader 模式所使用的升级工具与操作方式也有所区别。

打开 RKDevTool.exe。如果 BMC 已进入 Loader 模式，工具底部会提示 Found One LOADER Device。打开 RKDevTool.exe。如果 BMC 已进入 Loader 模式，工具底部会提示 Found One LOADER Device 或 MaskRom。

如果已经执行 reboot loader，但工具仍未识别到设备，请打开 Windows 设备管理器，确认是否存在 Rockusb Device。

如果没有 Rockusb Device，请重新安装 Rockusb 驱动，或更换 USB 接口和 Type-C 数据线后重试。

烧写程序

完整固件烧写

将完整的固件镜像一次性烧录到全部存储分区，会覆盖所有分区内容，包含系统、配置、数据等全部信息。适用于全新烧录、固件大版本升级、系统异常恢复场景。执行后原有用户配置会丢失，烧写完成后设备会恢复出厂状态。面向需要整机固件重置、全量升级的客户使用。

Windows 工具

统一固件通常为 update.img，烧写步骤如下：

打开 RKDevTool.exe。
切换到 Upgrade Firmware 页面。
点击 Firmware，选择需要升级的 update.img。
确认工具显示固件信息。
点击 Upgrade 开始升级。

如果升级失败，可尝试先点击 EraseFlash 擦除 Flash，然后重新升级。

Linux 工具

sudo upgrade_tool uf update.img

单分区烧写

仅对指定的单个分区进行烧录更新，不会改动其他分区的数据。支持单独更新内核、U‑Boot 等局部组件，保留其余分区的用户配置与业务数据。多用于小版本迭代调试、局部故障修复，升级效率更高，无需完整重刷整个固件。适合针对性客户，部分客户仅需更新某一个分区，无需刷写全部固件。

Windows 工具

只需要更新单个或多个分区时，可以烧写分区镜像：

切换到分区烧写页面。
勾选需要烧录的分区。
确认每个分区对应的镜像路径正确。
点击 Run 开始升级。
升级结束后设备会自动重启。

Linux 工具

sudo upgrade_tool di -b /path/to/boot.img
sudo upgrade_tool di -r /path/to/recovery.img
sudo upgrade_tool di -m /path/to/misc.img
sudo upgrade_tool di -u /path/to/uboot.img
sudo upgrade_tool di -dtbo /path/to/dtbo.img
sudo upgrade_tool di -p parameter
sudo upgrade_tool ul bootloader.bin

如果因 Flash 异常导致升级失败，可尝试低级格式化或擦除 EMMC：

sudo upgrade_tool lf update.img
sudo upgrade_tool ef update.img

fastboot 烧写动态分区

adb reboot fastboot
sudo fastboot flash vendor vendor.img
sudo fastboot flash system system.img
sudo fastboot reboot

常见问题

烧写失败

如果烧写过程中出现 Download Boot Fail，或工具提示升级失败，通常与以下原因有关：

Type-C 数据线质量较差。
数据线或接口接触不良。
主机 USB 接口供电能力不足。
驱动未正确安装。
固件与设备型号不匹配。

处理建议：

更换 Type-C 数据线。
更换主机 USB 接口。
Windows 下重新安装 Rockusb 驱动。
确认固件包与 CS-A1 BMC 匹配。
如仍失败，可先擦除 Flash 后重新烧写。
