产品规格和组件
服务器规格
| 指标项 | 规格 |
|---|---|
| 服务器形态 | 2U 机架式算力服务器 |
| 节点数 | 12 个计算刀片（共 96 个分布式计算节点）和 1 个控制节点；每个计算刀片包含 8 个计算节点 |
| 控制节点 | 八核 64 位 Rockchip RK3588 处理器，最高主频 2.4 GHz，最高算力 6 TOPS |
| 显示接口 | 1 个 VGA 接口，最高分辨率为 1080P，用于 BMC 管理显示 |
| USB | - 3 个 USB 3.0 接口 - 1 个 Type-C OTG 接口 |
| 网络接口 | - 8 个 10 Gbps SFP+ 万兆网口，聚合峰值带宽可达 80 Gbps - 1 个 10/100/1000 Mbps RJ45 管理网口，用于 BMC 管理网络 |
| Console 接口 | 1 个用于 BMC 调试的 RJ45 Console 接口，波特率为 115200 |
| 按键 | 1 个电源键、1 个 UID 键、1 个 Recovery 键、1 个 Reset 键 |
| 扩展硬盘 | 3.5 英寸/2.5英寸 SATA3.0 SSD 硬盘位 × 3（支持热插拔；BMC可直接操作硬盘，计算子节点可通过BMC提供的网络共享方式，间接访问硬盘） |
| 风扇 | 14 个高速散热风扇 |
| 系统管理 | 集成基于 Web 管理界面的 BMC 管理系统，支持 Redfish、VNC、NTP、高级监控及虚拟媒体，并支持二次开发 |
| 网络管理 | 支持计算节点间动态网络隔离、网络流量控制、带宽调度及三层网络策略配置 |
环境规格
| 指标项 | 规格 |
|---|---|
| 温度 | - 工作温度：5℃～40℃（41℉～104℉） - 存储温度（24H）：-40℃～+65℃ - 存储温度（3个月以内）：-30℃～+60℃（-22℉～+140℉） - 存储温度（6个月以内）：-15℃～+45℃（5℉～113℉） - 存储温度（1年以内）：-10℃～+35℃（14℉～95℉） - 最大温度变化率：20℃（36℉）/小时、5℃（9℉）/15分钟 |
| 相对湿度（RH，无冷凝） | - 工作湿度：8%～90% - 存储湿度（3个月以内）：8%～85% - 存储湿度（6个月以内）：8%～80% - 存储湿度（1年以内）：20%～75% - 最大湿度变化率：20%/小时 |
硬盘存储时间要求
由于SSD硬盘和机械硬盘（包括NL-SAS、SAS、SATA）存储原理的限制，不能在下电状态下长期保存，若超过最长存储时间，可能导致数据丢失或者硬盘故障。在满足存储温度与存储湿度的条件下，硬盘的存储时间要求如下：
- SSD硬盘最长存储时间：
- 下电状态且未存储数据：12个月
- 下电状态且已存储数据：3个月
- 机械硬盘最长存储时间：
- 未打开包装或已打开包装且为下电状态：6个月 最长存储时间是依据硬盘厂商提供的硬盘下电存放时间规格确定的。
物理规格
| 指标项 | 规格 |
|---|---|
| 尺寸（高×宽×深） | 机箱：88.80mm (2U) × 495.60 × 928.51mm |
| 安装尺寸要求 | 可安装在满足 IEC 297 标准的通用机柜中： - 宽 19 英寸 - 深 800 mm 及以上 滑道的安装要求如下： - 可伸缩滑道：机柜前后方孔条的距离范围为 543.5 mm ～ 848.5 mm |
| 满配重量 | - 净重：?kg - 包装材料重量：?kg |
| 能耗 | 整机因搭载的计算单元数量和种类不同，能耗存在差异。以下为参考值： - 待机能耗：150 W - 最大能耗：450 W |
| 电源 | - 电源模块不支持热插拔 - 服务器连接的外部电源空气开关电流规格推荐如下： - 交流电源：32 A - 直流电源：63 A - 电源功率应大于最大能耗，并保留不少于 50 W 的余量 |
拓扑示意图
硬件逻辑结构图
| 符号 | 名称 | 说明 |
|---|---|---|
| nic0_5G | 以太网卡（速度 5 Gbps） | 支持 VLAN 划分 |
| Layer 3 switch | 内部三层交换机 | 支持 VLAN 划分、网络聚合和 QoS 等功能 |
Missing image: ../../../servers_img/CSD2-N96/hw_logical_topology.png
网络拓扑图
根据硬件结构逻辑图可知，阵列式服务器中集成的ARM核心板与BMC是通过一个三层交换机实现告诉网络互联的，该三层交换机支持VLAN划分和网络聚合，这就可以方便用户根据实际业务需求灵活配置网络隔离策略，具体的网络拓扑图联系工程师获取。
组件
前面板按键及接口
| 标识 | 接口/按键 | 说明 |
|---|---|---|
| 电源按钮/指示灯 | 电源指示灯说明： - 黄色（常亮）：表示服务器处于待机（Standby）状态。 - 黄色（闪烁）：表示 BMC 管理系统正在启动。 - 绿色（常亮）：表示服务器已经开机。 - 熄灭：表示服务器未上电。 电源按钮说明： - 上电状态下短按该按钮，可以正常关闭子板 OS。 详细关机过程： - 第 1至5 秒：绿色（闪烁）——通知子计算单元需要在 5 秒内有序关闭业务程序。 - 第 5至20 秒：黄绿（交替闪烁）——子计算单元正式开始关机。 - 第 20 秒：黄色（常亮）——各个计算单元下电（除 BMC 外均下电）。 - 待机状态下短按该按钮，可以进行上电。 | |
| UID 按键与指示灯 | UID 按钮/指示灯用于定位待操作的服务器。 UID 指示灯说明： - 熄灭：服务器未被定位。 - 黄色闪烁（闪烁 255 秒）：服务器被重点定位。 | |
| USB 3.0 | USB 3.0 接口 | 前面板左右两侧各 1 个，可连接键盘、鼠标或 U 盘等设备 |
显示接口
| 标识 | 接口名称 | 说明 |
|---|---|---|
| VGA | VGA 接口 | 用于 BMC 管理显示，最高分辨率为 1080P |
硬盘

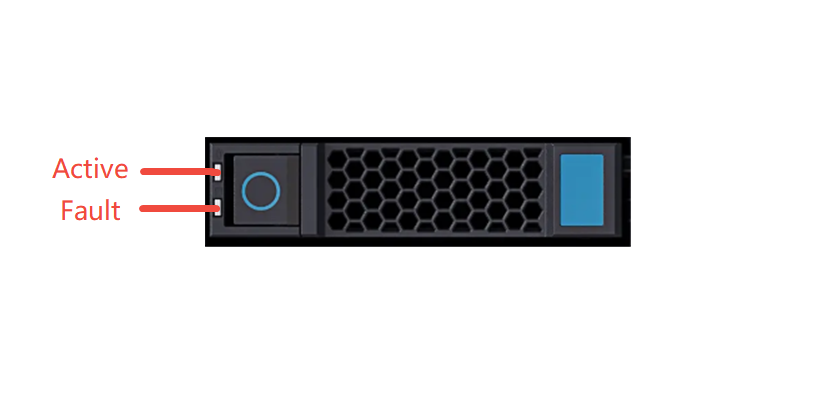

硬盘及指示灯

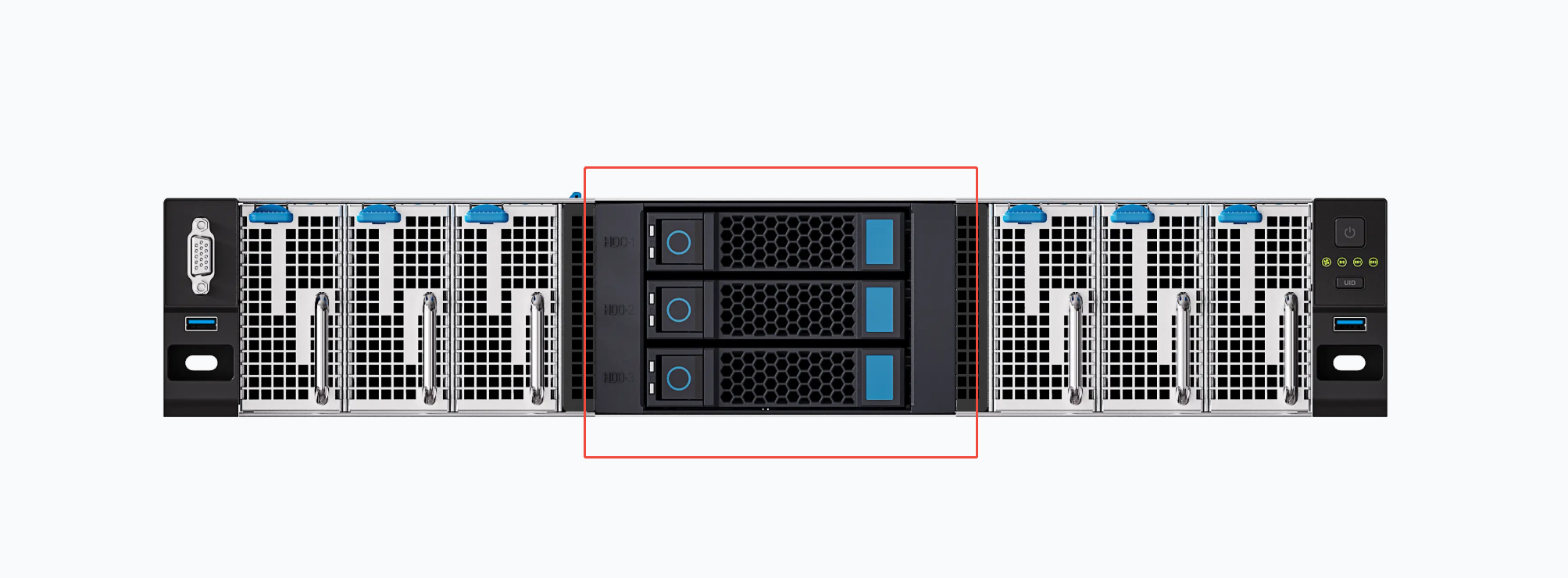

硬盘位置
硬盘配置
| 配置 | 最大硬盘数量（个） | 普通硬盘管理方式 |
|---|---|---|
3.5英寸（或2.5英寸）硬盘直通配置
| 3（SATA硬盘） | BMC PCIE 转 SATA |
SATA硬盘指示灯
| 硬件Active指示灯(绿色指示灯) | 硬件Fault指示灯(黄色指示灯) | 普通硬盘管理方式 | 处理步骤及说明 |
|---|---|---|---|
| 常亮 | 熄灭 | 硬盘在位 | 无需任何操作 |
| 闪烁（4Hz） | 硬盘处于正常读写状态或重构主盘状态 | ||
| 常亮 | 闪烁（1Hz） | 硬盘被BMC定位 | |
| 闪烁（1Hz） | 硬盘处于重构从盘状态 | ||
| 熄灭 | 常亮 | 硬盘被拔出 |
|
| 常亮 | 硬盘故障 |
后面板接口及按键
| 标识 | 接口/按键 | 说明 |
|---|---|---|
| USB 3.0 | USB 3.0 接口 | 可连接键盘、鼠标或 U 盘等设备 |
| Type-C | Type-C 接口 | 用于 OTG 功能 |
| Recovery | Recovery 键 | 用于进入 Recovery 模式 |
| Reset | Reset 键 | 用于复位系统 |
网络接口
| 标识 | 接口名称 | 说明 |
|---|---|---|
| SFP+1～SFP+8 | SFP+ 端口 | 8 个 10 Gbps 万兆网口,左右各四个光口分属不同两个不同的三层交换机 |
| MGMT | RJ45 | - 用作 BMC 管理网络 - 1000/100/10 Mbps 自适应 |
调试接口
| 标识 | 接口名称 | 说明 |
|---|---|---|
| Console | RJ45 | - BMC 调试串口 - 波特率为 115200 |
