服务器状态识别

服务器接入三角插头后，BMC 自动上电。

开始使用服务器前，请通过服务器上的指示灯判断当前运行状态。

BMC 状态指示灯

前面板上标有丝印 BS 的指示灯，是 BMC 的系统状态灯。指示灯为红绿双色灯，通过亮灭和颜色指示 BMC 的运行状态：

• 熄灭：BMC 未上电。
• 绿色常亮：BMC 正常进入系统。
• 红色常亮：BMC 出现故障。

子板状态指示灯

前面板上标有丝印 1～10 的 10 颗指示灯，分别对应 10 个子板的系统状态。指示灯为红绿双色灯，通过亮灭和颜色指示子板的运行状态：

• 熄灭：子板未上电。
• 绿色常亮：子板正常进入系统。
• 红色常亮：子板出现故障。

交换机指示灯

前面板上标有丝印 ES 的指示灯，是三层交换机的系统状态灯。指示灯为绿色单色灯，通过亮灭和闪烁频率指示三层交换机的运行状态：

• 熄灭：交换机未上电或出现故障。
• 快闪（4 Hz）：交换机正在启动。
• 慢闪（1 Hz）：交换机正常工作。

万兆网口指示灯

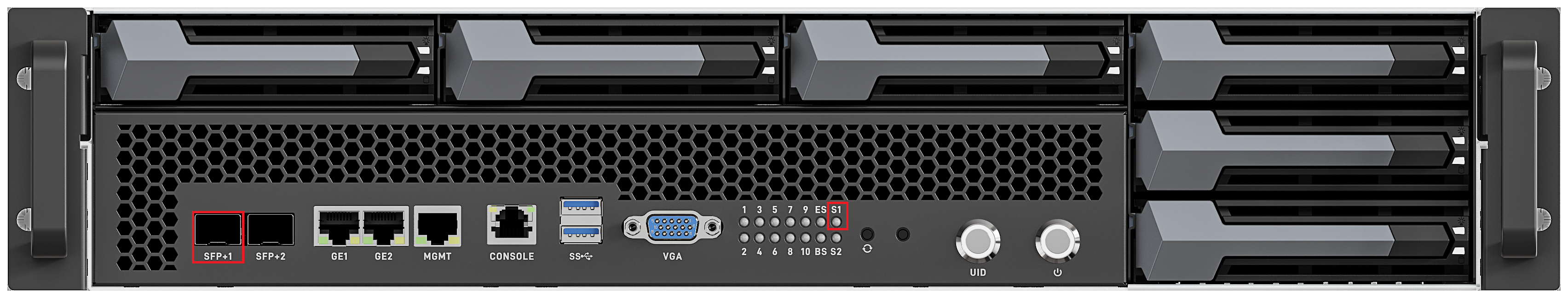

前面板上标有丝印 S1、S2 的两颗指示灯是万兆光口状态指示灯，分别对应左侧的 SFP+1 和右侧的 SFP+2 万兆光口。指示灯为绿色单色灯，通过常亮和闪烁指示对应光口的运行状态：

• 常亮：对应万兆光口已成功识别光模块。
• 闪烁：对应万兆光口正在进行数据交换。

UID 按键灯

UID 按键灯是一盏黄色按键灯，按键与指示灯一体化设计，按下按键后，按键灯亮起。

UID 灯用于帮助运维人员快速定位服务器。当机房中部署多台同款服务器时：

• 远程点亮 UID 灯：远程运维人员发现服务器异常时，可在 aBMC Web 页面控制 UID 灯亮起，现场人员据此定位异常服务器。
• 现场按下 UID 灯：aBMC Web 页面的 UID 虚拟 LED 会同步亮起，远程运维人员可确认待下架的服务器，方便下架前进行数据操作。

子板电源按键灯

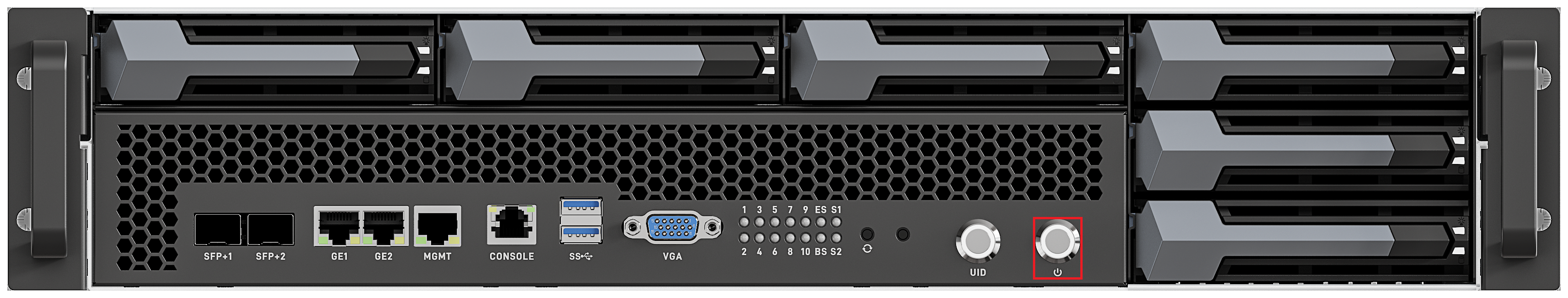

服务器正面面板有一个电源按键，用于控制所有子板的上电与下电。按键灯通过颜色和闪烁状态指示子板的电源状态：

• 熄灭：服务器未上电。
• 黄色闪烁：冷启动后的开机阶段，电源尚未就绪；电源就绪后转为绿色常亮，并默认开启所有子板。
• 绿色常亮：子板处于开机状态。此时再次按下按键，按键转为黄绿交替闪烁，子板开始关机；关机完成后转为黄色常亮。
• 黄色常亮：子板均处于关机状态。此时再次按下按键，按键转为绿色常亮，子板将陆续上电开机。
