网络隔离案例
概述
本案例介绍如何利用服务器内部交换机的 VLAN 功能，实现子板（计算核心板）之间的二层网络隔离：子板之间互相不可见、无法直接通信，但每块子板仍能正常访问外部网络，并被 BMC 管理。
读者对象
- 网络管理员：规划子板对应的 VLAN ID、交换机端口和 IP 地址。
- 多租户、研发测试环境的运维人员：需要让不同子板互不可见、互不影响。
- 安全合规负责人：需要避免子板互通带来的横向攻击和故障扩散风险。
应用场景
服务器内部通常有多块子板。默认情况下所有子板处于同一网络平面，任意一块子板都能直接访问其他子板；一旦某块子板被入侵或出现异常流量，风险会扩散到整个集群。
| 场景 | 子板之间是否需要互访 | 是否适用本方案 |
|---|---|---|
| 多租户、算力租用 | 不允许互访 | 适用 |
| 研发、测试集群 | 按项目互相隔离 | 适用 |
| 单业务整机部署 | 需要互访 | 不适用，保持默认网络即可 |
方案原理
VLAN 怎么划分
| VLAN | 用途 |
|---|---|
| VLAN 2–49 | 每块子板一个专属 VLAN，用于子板之间隔离 |
| VLAN 50 | 外部网络（子板访问外网、BMC 对外通信） |
| VLAN 4000 | BMC 与交换机之间的管理通信 |
每块子板对应一个唯一的 VLAN 编号，例如 sub3-01 使用 26、sub3-02 使用 27。VLAN 编号与交换机端口的对应关系需要按实际设备整理。
端口怎么配
| 端口 | 配置参数（示例） | 作用 |
|---|---|---|
外部口 xe1/49–xe1/52 | default 50 utag 2-49 | 子板访问外网时移除 VLAN 标签 |
BMC 口 xe1/54 | default 50 utag 2-49 tag 4000 | BMC 通过 VLAN 50 上网，保留 VLAN 4000 管理标签 |
子板口 ge1/33 等 | default <子板 VLAN> utag 50 | 子板数据进入专属 VLAN；返回数据移除 VLAN 50 标签 |

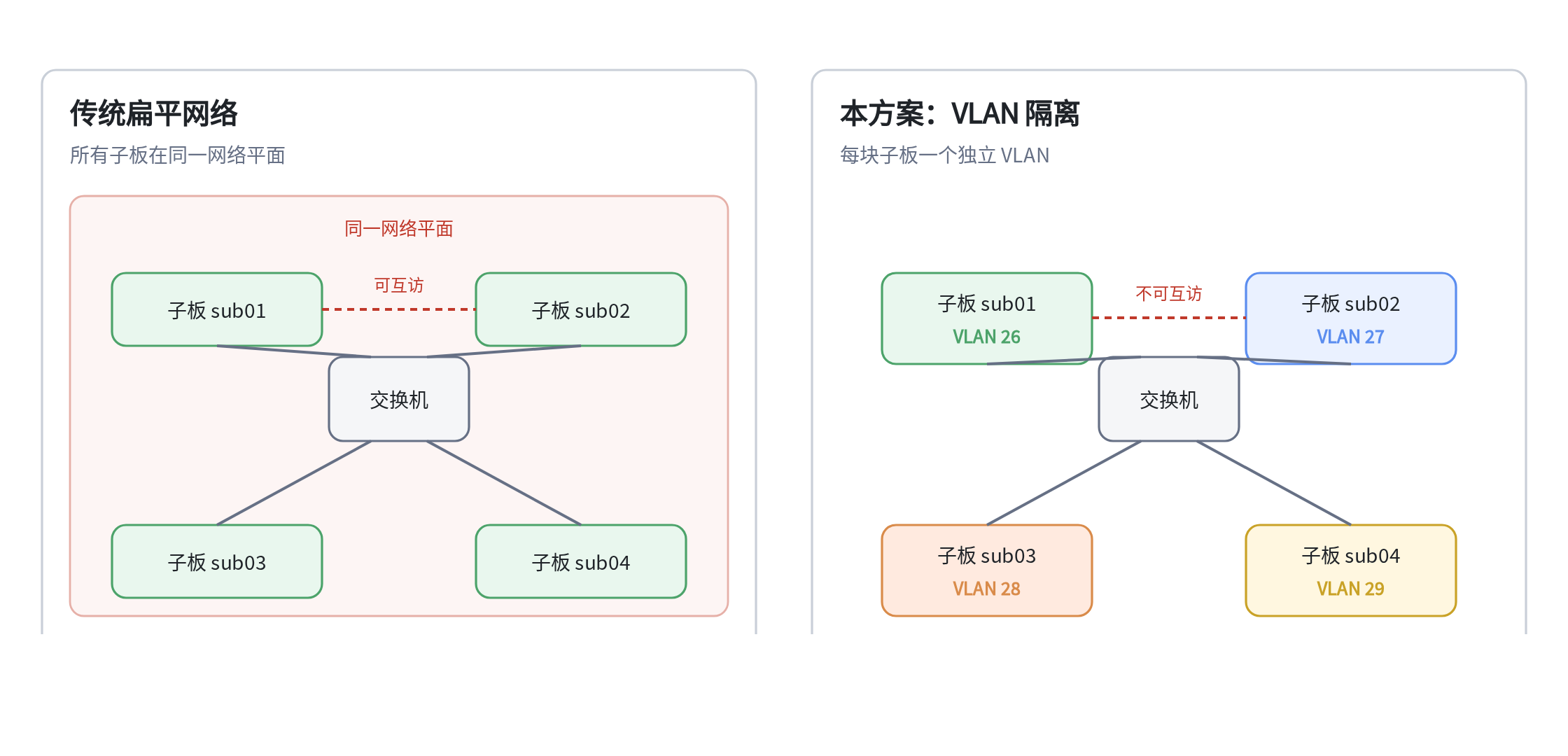

图：传统扁平网络（左）与 VLAN 隔离（右）对比；隔离后每块子板属于独立 VLAN，外部口移除子板 VLAN 标签，BMC 口保留管理 VLAN 标签。
数据怎么走
以 sub3-01 为例：
- sub3-01 发出的数据从
ge1/33进入，被打上 VLAN 26 标签； - 访问外网时，数据从外部口发出，VLAN 2–49 标签被移除，以普通以太网帧发往外部网络；
- 外部返回的数据从外部口进入，归入 VLAN 50，从
ge1/33发给 sub3-01 时移除标签； - sub3-02 的数据使用 VLAN 27，与 VLAN 26 是两个独立的小网络，因此两块子板互相收不到对方的数据。
操作步骤
建议先规划、再配置交换机，最后配置子板，避免出现「VLAN 已建但端口未配置」的中间状态。
步骤 1：规划子板、端口和 VLAN
按实际设备的「子板—交换机端口」对应关系，为每块子板确定：
| 项目 | 示例 | 说明 |
|---|---|---|
| 子板 | sub3-01 | 以实际设备为准 |
| 交换机端口 | ge1/33 | 以实际设备为准 |
| 专属 VLAN | 26 | 2–49，每块子板唯一 |
| 子板 IP | 172.16.11.87 | 仅作示例，按现场规划 |
步骤 3：配置外部口
将 xe1/49、xe1/50、xe1/51、xe1/52 设置为 Hybrid 模式，参数：
default 50 utag 2-49default 50：外部进入的数据归入 VLAN 50；utag 2-49：子板数据从这里发出时移除 VLAN 标签，使外部网络能够正常识别。
步骤 4：配置 BMC 口
将 BMC 使用的 xe1/54 设置为 Hybrid 模式，参数：
default 50 utag 2-49 tag 4000default 50：BMC 通过 VLAN 50 访问外部网络；utag 2-49：与子板通信时移除 VLAN 标签；tag 4000：保留 VLAN 4000 标签，用于 BMC 与交换机的管理通信。
配置完成后，在 BMC 上执行 ping 172.16.0.1，能 ping 通外部网关即表示 BMC 网络正常。
步骤 5：配置子板口
按规划将每块子板对应的端口设置为 Hybrid 模式，参数：
default <该子板的 VLAN 编号> utag 50示例：
| 子板 | 交换机端口 | 配置参数 |
|---|---|---|
| sub3-01 | ge1/33 | default 26 utag 50 |
| sub3-02 | ge1/29 | default 27 utag 50 |
步骤 6：验证隔离效果
| 测试项 | 操作方法 | 预期结果 |
|---|---|---|
| 子板访问外网 | 在 sub3-01、sub3-02 上执行 ping 172.16.0.1 | 能 ping 通 |
| BMC 访问子板 | 在 BMC 上执行 ping -I nic0_5G 172.16.11.87 和 ping -I nic0_5G 172.16.10.44 | 能 ping 通 |
| 子板之间隔离 | 在 sub3-01 上 ping sub3-02 的 IP，再反向执行一次 | ping 不通（正常现象） |
注意
子板之间 ping 不通是方案的设计目标，不是故障。文中的端口号、VLAN 编号和 IP 地址均为示例，请按现场设备和网络规划调整。
