接口定义
整机接口定义
Core-3399-JD4 提供了丰富的接口，主要包括：
- 电源接口
- 1 x USB3.0（host/device）
- 8 x USB2.0（接口×6，座子×2）
- HDMI，以太网
- LVDS屏幕接口
- eDP屏接口
- TP触摸接口
- 屏电压跳线接口
- 背光接口
- WIFI天线
- 蓝牙天线
- 电源按键
- MIC接口
- 音频输入输出(linein,lineout)
- 3.5mm耳机接口
- RTC电源接口
- 12v电源接口
- IR接口
- TF卡槽
- SIM卡卡槽
- 扩展按键接口
- 喇叭接口
- USB2.0 HOST
- recovery按键
- 调试串口
- 工业级串口(RS485,RS232,2TTL)
- MIPI屏接口(双lvds复用)
- MINI-PCIE
具体如下图：
除了上述接口，AIO-3399JD4（已贴SPR5801S芯片）支持NPU加速功能。
注意：AIO-3399JD4 中的SPR5801S芯片是选贴的。如果需要NPU加速功能，请注意选购带有SPR5801S芯片的硬件版本。(硬件NPU已经全部替换成SPR5801S，但软件仍支持旧版本SPR2801S)
版本信息

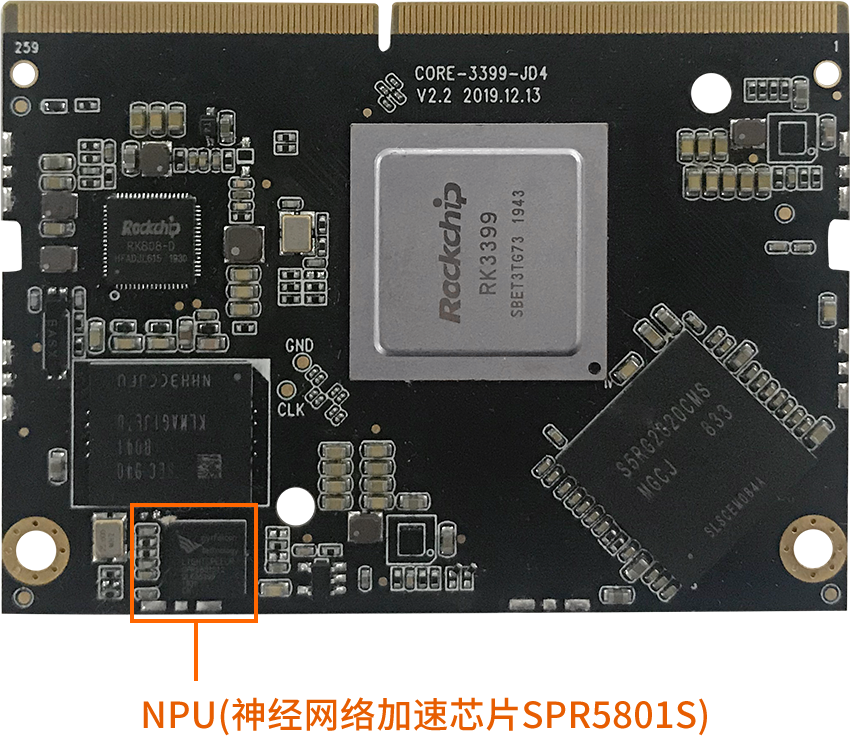

注意： V2.2以上版本使用NPU SPR5801S，低于V2.2的是SPR2801S

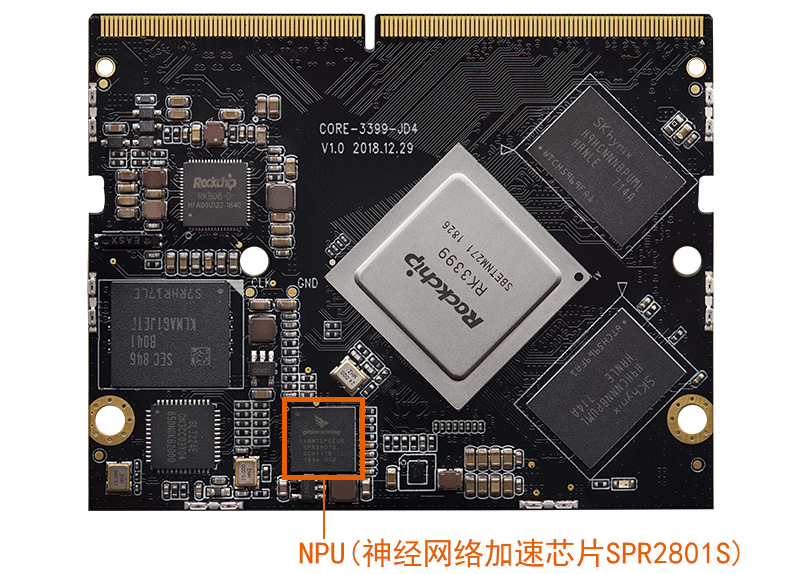

注意： 版本低于V2.2的是SPR2801S
