接口定义

整机接口定义

ROC-RK3588S-PC V1.0 接口：

• 1 x HDMI2.1（最大支持 8K@60Hz 输出）
• 1 x Display Port1.4（最大支持 8K@30Hz 输出）
• 1 x USB3.0 OTG(Type-C)
• 2 x MIPI-DSI
• 1 x MIPI-CSI
• 1 x SATA3.0 或 PCIe2.0
• 1 x TF Card
• 1 x USB3.0
• 3 x USB2.0 (其中2个USB2.0由20Pin排针引出)
• 1 x WIFI
• 1 x Bluetooth
• 1 x FAN
• 1 x RJ45（支持 1Gbps）
• 1 × 3.5mm耳机接口（V1.0版本不支持录音）
• 1 × Mic输入（2P-1.25mm）

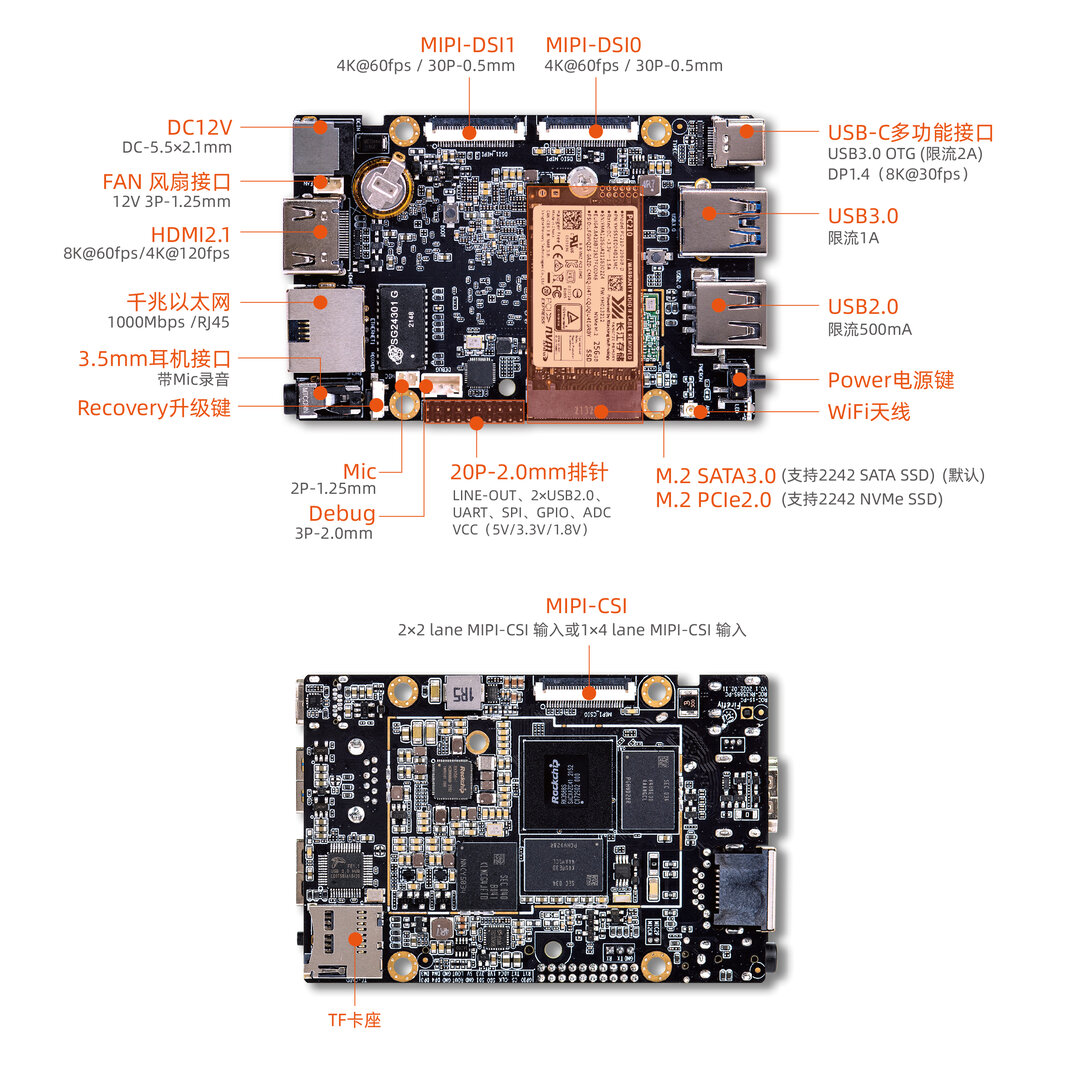

具体如下图：

ROC-RK3588S-PC V0.1 接口：

• 1 x HDMI2.1（最大支持 8K@60Hz 输出）
• 1 x Display Port1.4（最大支持 8K@30Hz 输出）
• 1 x USB3.0 OTG(Type-C)
• 2 x MIPI-DSI
• 1 x MIPI-CSI
• 1 x SATA3.0 或 PCIe2.0
• 1 x TF Card
• 1 x USB3.0
• 3 x USB2.0 (其中2个USB2.0由20Pin排针引出)
• 1 x WIFI
• 1 x Bluetooth
• 1 x FAN
• 1 x RJ45（支持 1Gbps）
• 1 × 3.5mm耳机接口(V0.1版本带Mic录音)
• 1 × Mic输入（2P-1.25mm）

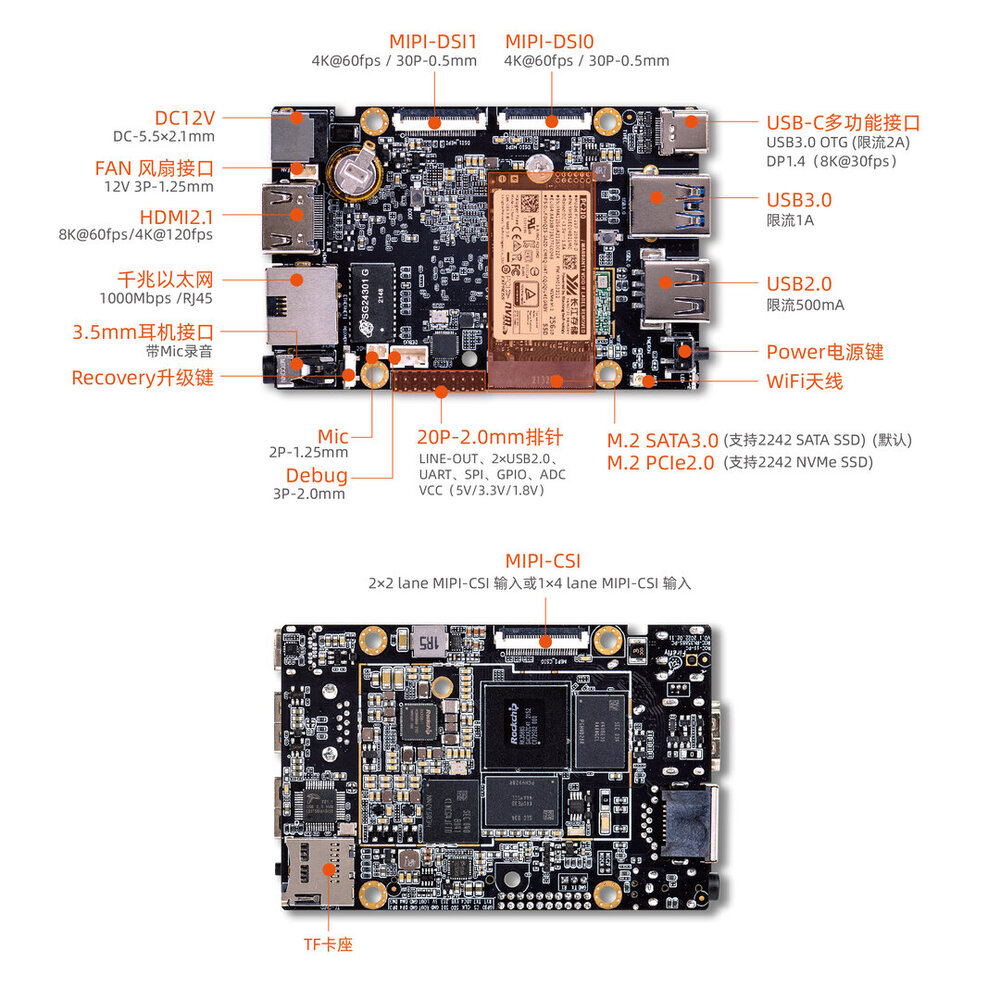

具体如下图：
