屏幕模组
4.0寸RGB液晶屏模组
产品参数
- 型号：HC480480TFT40-499-CT
- 尺寸：4.0寸
- 分辨率：480x480
- 显示接口：RGB
- 面板材料：IPS面板
- 触摸屏：多点电容触摸
编译
用官网SDK编译支持的4.0寸屏的固件时，注意如下：
- ROC-RK3308B-CC-PLUS的板级配置文件：
rk3308b-roc-cc-plus-amic-rgb_4.0inch_emmc.dts - 屏幕模组的配置文件：
rk3308b-rgb_4.0inch_ST7701S.dtsi
实物图
连接方法
注意：屏板的引脚丝印要与开发板的引脚丝印要一一对应
7.0寸RGB液晶屏模组
产品参数
- 型号：CZNB070762T
- 尺寸：7.0寸
- 分辨率：1024x600
- 显示接口：RGB
- 面板材料：IPS面板
- 触摸屏：多点电容触摸
编译
用官网SDK编译支持的7.0寸屏的固件时，注意如下：
- ROC-RK3308B-CC-PLUS的板级配置文件：
rk3308b-roc-cc-plus-amic-rgb_7.0inch_emmc.dts - 屏幕模组的配置文件：
rk3308b-rgb_7.0inch_CZNB070762T.dtsi

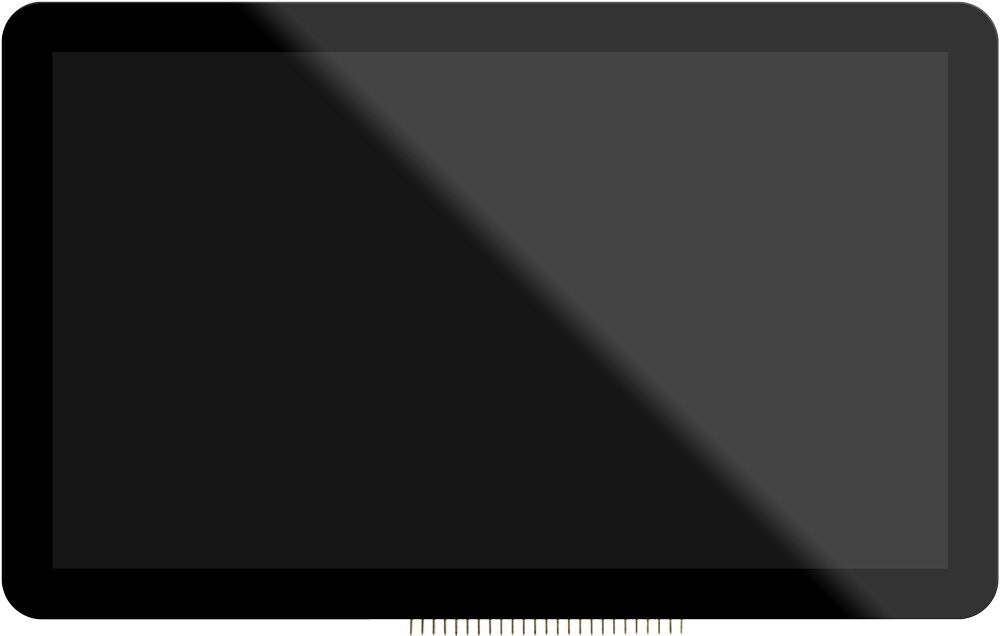

实物图

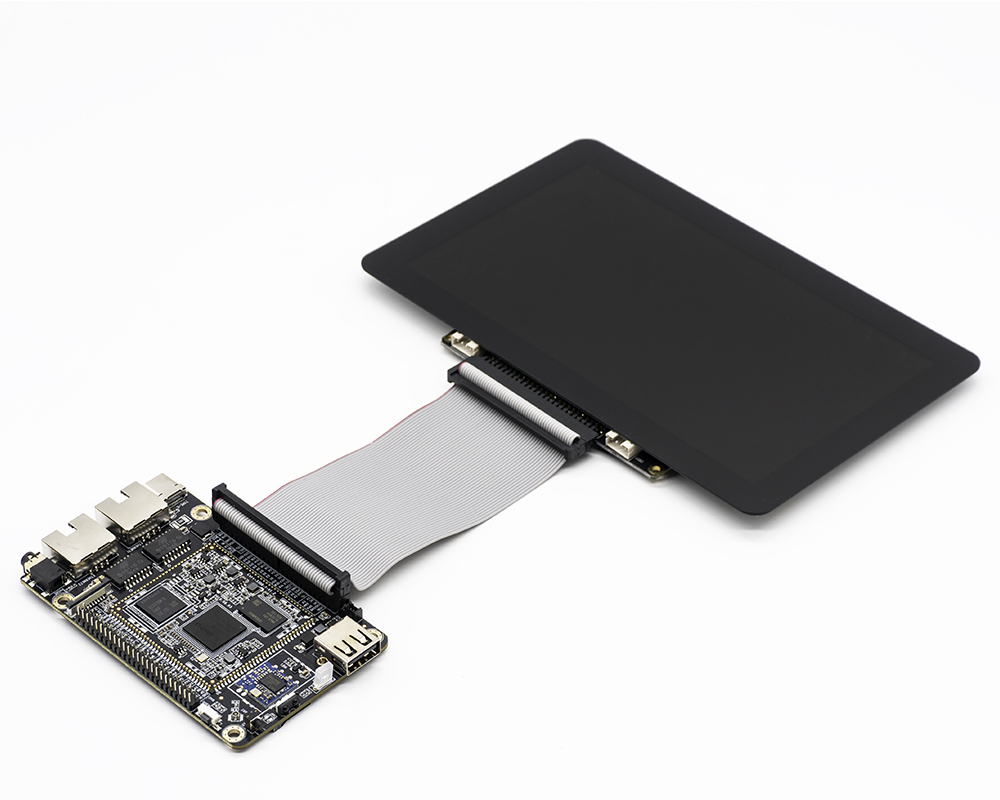

连接方法
注意：屏板的引脚丝印要与开发板的引脚丝印要一一对应
