开机异常卡死或重启

可能是电源电流不够，板子的工作电压为 5V，工作电流为 500mA 以上，视具体挂载外设而定。

查看内置Codec增益所有状态

  • 方法一
amixer contents
  • 方法二
tinymix contents

音频输出声音太小

耳机

查看codec当前左右声道输出增益：

amixer cget name='DAC HPOUT Left Volume'
amixer cget name='DAC HPOUT Right Volume'

根据所需调节前级增益：

amixer cset name='DAC HPMIX Left Volume' 1
amixer cset name='DAC HPMIX Right Volume' 1

根据所需调节后级增益：

amixer cset name='DAC HPOUT Left Volume' 18
amixer cset name='DAC HPOUT Right Volume' 18

调节音量(百分比)：

amixer cset name='Master Playback Volume' 40

喇叭

查看codec当前左右声道输出增益：

amixer cget name='DAC LINEOUT Left Volume'
amixer cget name='DAC LINEOUT Right Volume'

根据所需调节前级增益：

amixer cset name='DAC HPMIX Left Volume' 1
amixer cset name='DAC HPMIX Right Volume' 1

根据所需调节后级增益：

amixer cset name='DAC LINEOUT Left Volume' 3
amixer cset name='DAC LINEOUT Right Volume' 3

调节音量(百分比)：

amixer cset name='Master Playback Volume' 40

录音

查看声卡

cat /proc/asound/cards
0 [rockchiprk3308b]: rockchip_rk3308 - rockchip,rk3308b-acodec
                     rockchip,rk3308b-acodec
1 [Audio          ]: USB-Audio - AC108 USB Audio
                     XPowers AND ST AC108 USB Audio at usb-ff440000.usb-1.1, full speed
7 [Loopback       ]: Loopback - Loopback
                     Loopback 1
  • card 0: rk3308b 内置声卡
  • card 1: usb 声卡
  • card 7: aloop 生成的虚拟声卡

内置codec的mic增益调整

  • Group n
    • Group 0: mic1和mic2
    • Group 1: mic3和mic4
    • Group 2: mic5和mic6
    • Group 3: mic7和mic8
  • "ADC MIC"前缀：表示调节前级MIC PGA线性放大增益
  • "ADC ALC"前缀：表示调节后级ALC线性放大增益
amixer cset name='ADC MIC Group 0 Left Volume'  3   # mic1,range 0->3
amixer cset name='ADC MIC Group 0 Right Volume' 3   # mic2,range 0->3
amixer cset name='ADC ALC Group 0 Left Volume'  13  # mic1,range 0->31
amixer cset name='ADC ALC Group 0 Right Volume' 13  # mic2,range 0->31

采集8通道声卡0音频数据：

arecord -D hw:0,0 -c 8 -r 16000 -f S16_LE test.wav

采样率大于16000hz时，录音命令要加上--period-size=1024 --buffer-size=4096参数，例如：

arecord -D hw:0,0 -c 8 -r 44100 -f S16_LE --period-size=1024 --buffer-size=4096 test.wav

内置codec的mic录音没声音

  • 使用有源MIC
  • 使用无源MIC
    • 检查是否有接偏置电压？（偏置电压可使用MICBIAS1或者MICBIAS2）

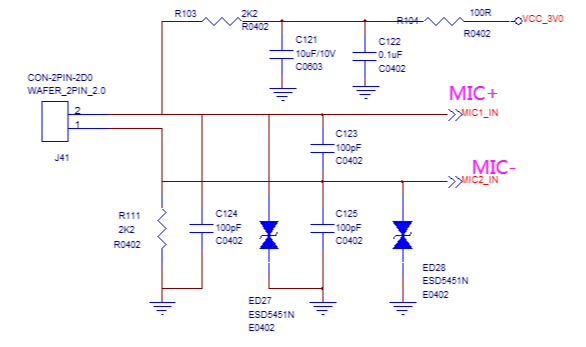

    • 参考电路

SoX - Sound eXchange

提取双声道音频文件中单个声道的数据并作为单声道音频输出

sox stereo.wav left.wav  remix 1 	#提取左声道音频
sox stereo.wav right.wav remix 2 	#提取右声道音频

语音识别开发

关于ROC-RK3308B-CC-PLUS(或者ROC-RK3308B-CC)开源主板支持的语音套件，客户如需更深入的业务定制合作，需要与我司或者对应的语音公司进行商务沟通。

显示屏

  • 支持RGB接口
    • RGB888
    • RGB666
    • RGB565
  • 支持 MCU i80接口
  • 最大分辨率是720p

AndroidTool

单独烧写分区镜像，分区地址错误

AndroidTool在加载parameter.txt时，会自动根据parameter分配分区地址，所以每次单独烧写分区镜像时，顺便加载parameter.txt，就不需要手动修改分区地址了。

parameter.txt

单个分区说明

例如：0x00004800@0x0000A800(boot)，@符号之前的数值是分区的大小，@符号之后的数值是分区的起始位置，括号里面的字符是分区的名字。所有数值的单位是sector，1个sector为512Bytes。

为了性能，每个分区起始位置需要32KB(64 sectors)对齐，大小也需要32KB的整数倍。

I2C

i2cdetect检测不到i2c3所挂载的设备

  • 内核dts有没有使能i2c3
  • 检查i2c3所使用的pin脚有没有被复用成其他功能
  • 检查i2c3有没有接上拉电压，可参考原理图i2c1
  • 检测i2c3所挂载的设备有没有正常供电

其他i2c同理。

VAD

使用内置codec的mic

  • rockchip,adc-grps-route = <1 0 3 2>;：其对应的内置codec的mic的0到7通道顺序是MIC3，MIC4，MIC1，MIC2，MIC7，MIC8，MIC5，MIC6。
  • rockchip,det-channel = <0>;
    。

检查所使用的dts里rockchip,det-channel的通道与rockchip,adc-grps-route所对应内置codec的mic通道是否一致？

寄存器配置

如果想要比较理想的唤醒效果，需要配置VAD的寄存器，具体可以参考SDK/docs/soc_internal/RK3308/目录下的《Rockchip_RK3308_Developer_Guide_Linux_VAD_Register_Configuration_CN.pdf》文档。

watchdog

使用步骤

  • kernel所使用的dts里使能wdt
&wdt {
	status = "okay";
};
  • 可执行文件demo
    • open: 打开设备节点/dev/watchdog，从而启动看门狗
    • ioctl: WDIOC_SETTIMEOUT设置超时时间
    • write: 喂狗

具体程序（可以参考互联网上的文章）需要自己编写并编译。

测试方法

  • 板子启动后，运行demo文件，会启动看门狗并进行喂狗。
  • 把该进程结束掉，就不进行喂狗了，超时后机器就会重启。

SSH

使用方法

  • 使能SSH相关选项

    • openssh
    BR2_PACKAGE_OPENSSH=y
    • 配置登录的账户root和密码
    BR2_TARGET_ENABLE_ROOT_LOGIN=y
BR2_TARGET_GENERIC_ROOT_PASSWD="123"

  • 确定rootfs是否为可读写

  • 修改配置文件

    • 修改板卡里/etc/ssh/sshd_config文件
    PermitRootLogin yes

USB Camera

使能配置

kernel使能config如下：

CONFIG_MEDIA_CAMERA_SUPPORT=y
CONFIG_MEDIA_USB_SUPPORT=y
CONFIG_USB_VIDEO_CLASS=y
CONFIG_USB_VIDEO_CLASS_INPUT_EVDEV=y

写号工具

注意:如果开发板进行了eMMC擦除操作，之前写入的数据也会被清除。

Windows方式

  • 安装RKDevInfoWriteTool
  • RKDevInfoWriteTool的设置里选中"RPMB"
  • 根据需要在RKDevInfoWriteTool的设置里配置"SN"，"WIFI MAC"，"LAN MAC"，"BT MAC"等
  • 开发板进入loader模式
  • RKDevInfoWriteTool进行写入或者读取操作

具体操作可以参考RKDevInfoWriteTool安装目录下的《RKDevInfoWriteTool使用指南》PDF文档。

Linux方式

开发板自身写号方式

  • buildroot使能BR2_PACKAGE_VENDOR_STORAGE

  • 通过vendor_storage命令进行读写操作

    • SN
    vendor_storage -w VENDOR_SN_ID -t string -i cad895bedb8ee15f
 vendor_storage -r VENDOR_SN_ID
    • LAN MAC
    vendor_storage -w VENDOR_LAN_MAC_ID -t string -i AABBCCDDEEFF
 vendor_storage -r VENDOR_LAN_MAC_ID

    其他可以根据vendor_storage -h提示进行操作。

应用程序如何读取，可以参考buildroot/package/rockchip/vendor_storage/vendor_storage.c里的vendor_storage_read函数。

说明

WIFI MAC

RTL8188EU

VENDOR_WIFI_MAC_ID的值是给了p2p0的MAC地址，而wlan0的MAC地址是VENDOR_WIFI_MAC_ID的值的第一个字节&= ~0x2所得。

AP6236

需要做如下修改：

diff --git a/kernel/drivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd/Makefile b/kernel/drivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd/Makefile
index 2550ff6..ecd4028 100644
--- a/kernel/drivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd/Makefile
+++ b/kernel/drivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd/Makefile
@@ -23,7 +23,7 @@ DHDCFLAGS = -Wall -Wstrict-prototypes -Dlinux -DBCMDRIVER                 \
        -DKEEP_ALIVE -DPKT_FILTER_SUPPORT -DPNO_SUPPORT -DDHDTCPACK_SUPPRESS  \
        -DDHD_DONOT_FORWARD_BCMEVENT_AS_NETWORK_PKT                           \
        -DMULTIPLE_SUPPLICANT -DTSQ_MULTIPLIER -DMFP                          \
-       -DWL_EXT_IAPSTA -DSUPPORT_P2P_GO_PS                                   \
+       -DWL_EXT_IAPSTA -DSUPPORT_P2P_GO_PS -DGET_CUSTOM_MAC_ENABLE           \
        -DENABLE_INSMOD_NO_FW_LOAD -DDHD_UNSUPPORT_IF_CNTS                    \
        -Idrivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd \
        -Idrivers/net/wireless/rockchip_wlan/rkwifi/bcmdhd/include

UAC

使用方法

  • kernel配置文件使能相关选项
CONFIG_USB_CONFIGFS_F_UAC1=y

or

CONFIG_USB_CONFIGFS_F_UAC2=y
echo usb_uac1_en > /etc/init.d/.usb_config

or

echo usb_uac2_en > /etc/init.d/.usb_config
  • 开发板重启

测试方法

参考SDK/docs/driver/USB/目录下的《Rockchip-Developer-Guide-Linux4.4-USB-Gadget-UAC-CN.pdf》文档。

改写MAC地址

ROC-RK3308B-CC-PLUS以太网芯片RTL8152B的MAC地址可通过/oem/Rtl8152b_mac_tool下的工具进行改写

  • 将EF8152B.cfg中的NODEID修改成要烧写的MAC地址，NODEID的地址要满足在STARTID和ENDID所构成的范围之间, 这个范围也是可以改的

    NODEID = 00 E0 4C 36 00 01
STARTID = 00 E0 4C 36 00 01
ENDID = 00 E0 4C 36 FF FF

  • /oem/Rtl8152b_mac_tool目录下执行./rtunicpg-aarch64 /s 搜索设备, 当前的MAC地址C2:20:D1:D3:00:9A是随机生成的，未烧写过MAC地址时，系统每一次重启都不一样

    ./rtunicpg-aarch64 /s

*************************************************************************
*   RTUNicPG  - EFUSE/EEPROM/FLASH Programming Utility for
*         RTL8152/RTL8153 Family USB FE/GBE Network Adapter
*   Version : v2.0.6.9
* Copyright (C) Realtek Semiconductor Corp. 2017. All Rights Reserved.
*************************************************************************
- RTL8152B

0      eth1    VID:0BDA   PID:8152   bcdDevice:2000   C2:20:D1:D3:00:9A   path:1.4

  • 由于只有一个设备，直接运行./rtunicpg-aarch64 /efuse 进行初次烧写

烧写成功后执行ifconfig eth1可以看出MAC地址已被改写成00:E0:4C:36:00:01，重启系统再次查看MAC地址依旧不变

后续需要烧写时可采用./rtunicpg-aarch64 /efuse /nodeid 00E04C360002 的方式，因为efuse空间有限，所以烧写MAC地址的次数尽量不要超过10次

串口波特率9600改为115200

设备树使能了串口后可以通过stty [-F DEVICE | --file=DEVICE] [-a|--all]去查看串口的波特率，默认是9600，以下两种方式都可以将波特率改为115200

  • 在应用层中修改, 如ttyS3

    stty -F /dev/ttyS3 speed 115200

  • 修改驱动

    diff --git a/kernel/drivers/tty/serial/serial_core.c b/kernel/drivers/tty/serial/serial_core.c
index 87625fa..39e7d0c 100644
--- a/kernel/drivers/tty/serial/serial_core.c
+++ b/kernel/drivers/tty/serial/serial_core.c
@@ -2394,8 +2394,8 @@ int uart_register_driver(struct uart_driver *drv)
        normal->type            = TTY_DRIVER_TYPE_SERIAL;
        normal->subtype         = SERIAL_TYPE_NORMAL;
        normal->init_termios    = tty_std_termios;
-       normal->init_termios.c_cflag = B9600 | CS8 | CREAD | HUPCL | CLOCAL;
-       normal->init_termios.c_ispeed = normal->init_termios.c_ospeed = 9600;
+       normal->init_termios.c_cflag = B115200 | CS8 | CREAD | HUPCL | CLOCAL;
+       normal->init_termios.c_ispeed = normal->init_termios.c_ospeed = 115200;
        normal->flags           = TTY_DRIVER_REAL_RAW | TTY_DRIVER_DYNAMIC_DEV;
        normal->driver_state    = drv;
        tty_set_operations(normal, &uart_ops);

应用层修改的方式在系统重启后需要重新设置，而修改驱动的方式则会将所有串口的默认波特率改成115200
