无线模块

SLM630B 4G 模组套件

产品参数

• 型号
  • SLM630B
• 电源电压
  • 3.3V～4.2V（推荐值 3.6V）
• 工作频段
  • TD-LTE: Band38/39/40/41
  • FDD-LTE： B1/3
  • WCDMA: B1
  • TD-SCDMA: B34/39
  • EVDO: BC0
  • CDMA 1x: BC0
  • GSM: Band 8/3
• 数据传输
  • TD-LTE： Rel 9 Cat3 TD-LTE 61Mbps/18Mbps
  • FDD-LTE： Rel 9 Cat3 FDD-LTE 100Mbps/50Mbps
  • DC-HSPA+： 42Mbps/5.76Mbps
  • HSPA： 7.2Mbps/5.76Mbps
  • WCDMA： 384kbps/384kbps
  • EVDO RevB： 14.7Mbps/5.4Mbps
  • EVDO RevA： 3.1Mbps/1.8Mbps
  • TD-HSPA： 4.2Mbps/2.2Mbps
  • TD-SCDMA： 384kbps/384kbps
  • CDMA： 1x 153.6kbps/153.6kbps
  • EDGE： 236.8kbps/236.8kbps
  • GPRS： 85.6kbps/85.6kbps
  • CSD： GSM CSD: 14.4kbps
• 特性： 内置 TCP/IP 协议栈
• 接口连接器
  • PCI express Mini Card 接口

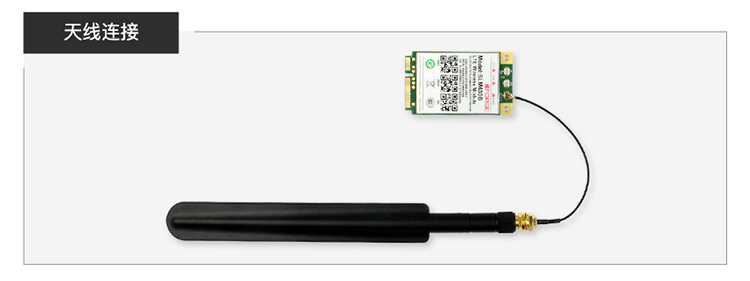

  • HRS U.FL-R-SMT-1 天线连接器接口×3
• 结构尺寸
  • 51.0×30.0×4.8mm
• 认证
• RoHS CCC
• 相关技术资料：美格SLM630B模块

参考固件

SLM630B USB 4G 模组固件链接：固件

SLM630B USB 4G 模组补丁链接：补丁

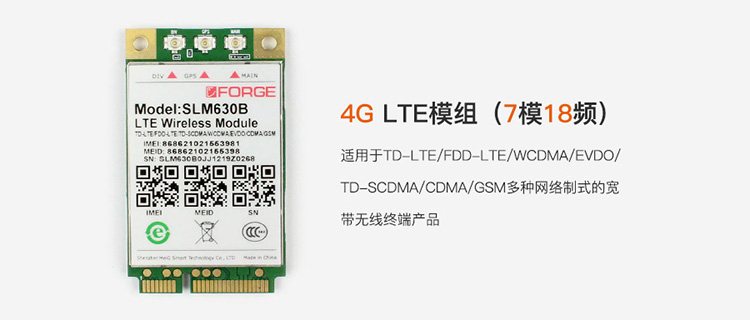

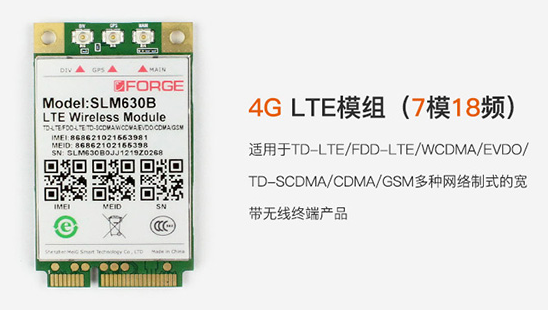

实物图

连接方法

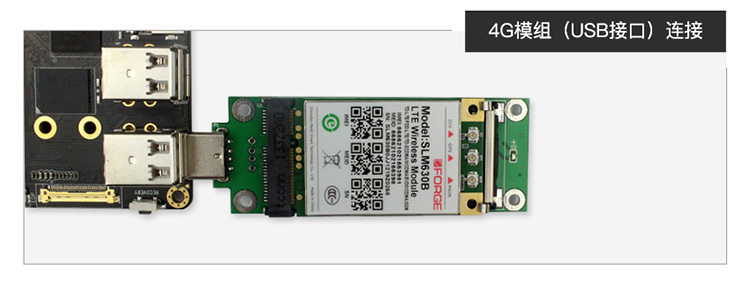

• USB 接口连接

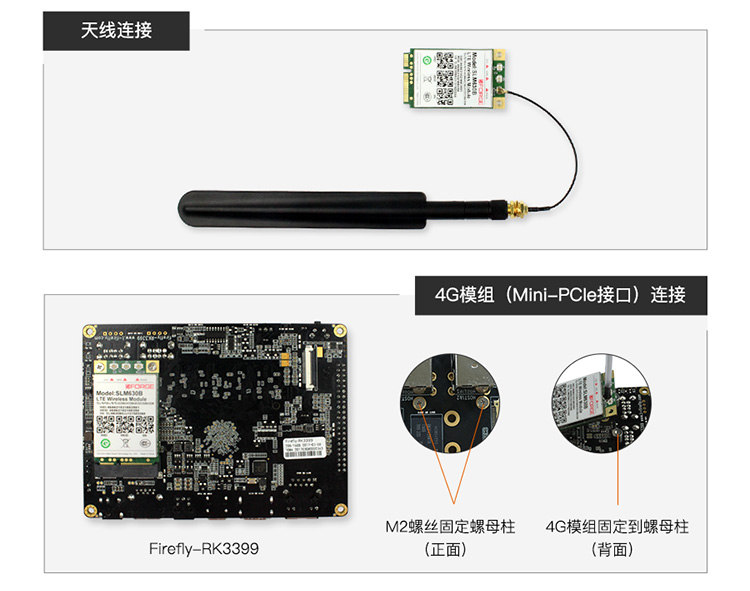

• Mini-PCIe 接口连接

EC20 4G 模组套件

产品参数

• 型号
  • EC20-C R2.0 Mini PCIe-C
• 电源电压
  • 3.3V~ 3.6V, 典型值： 3.3V
• 工作频段
  • TDD-LTE: B38/B39/B40/B41
  • FDD-LTE: B1/B3/B8
  • WCDMA: B1/B8
  • TD-SCDMA: B34/B39
  • GSM: 900/1800
• 数据传输
  • TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)
  • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
  • DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)
  • UMTS： Max 384Kbps (DL) Max 384Kbps (UL)
  • TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)
  • CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)
  • EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)
  • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)
• 接口连接器
  • USB：USB 2.0 高速接口, 480Mbps
  • 数字语音：1个数字语音接口 (可选)
  • USIM：1.8V/3V
  • 网络指示：×2, NET_STATUS 和 NET_MODE
  • UART：×1 UART
  • 复位：低电平
  • PWRKEY：低电平
  • 天线接口：×3 (主天线, 分集天线和GNSS天线接口)
  • ADC：×2
• 结构尺寸
  • 51.0mm × 30.0mm × 4.9mm
• 重量
  • 约 10.5g
• 认证
  • CCC/ NAL*/ TA

参考固件

官网的公版固件默认支持 EC20 USB 4G 模组。EC20 USB 4G 模组补丁链接：补丁

GPS 模块

产品参数

参考固件

默认打开 GPS 功能固件下载链接：固件

修改方法

3.2中的固件默认是支持 GPS 的，而公版固件默认关闭该功能。用户可以根据需要修改 /system/build.prop 里面 ro.factory.hasGPS 参数(false/true)，实现禁止或者使能 GPS 功能，改完之后需要重启机器才会生效。

注意事项

GPS 功能会占用到 UART4，若需要用 UART4 作为其他用途，需要将 GPS 的功能先禁止掉。
