无线模块

EC20 4G模组套件

产品参数

型号
- EC20-C R2.0 Mini PCIe-C
电源电压
- 3.3V~ 3.6V, 典型值： 3.3V
工作频段
- TDD-LTE: B38/B39/B40/B41
- FDD-LTE: B1/B3/B8
- WCDMA: B1/B8
- TD-SCDMA: B34/B39
- GSM: 900/1800
数据传输
- TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)
- FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
- DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)
- UMTS： Max 384Kbps (DL) Max 384Kbps (UL)
- TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)
- CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)
- EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)
- GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)
接口连接器
- USB：USB 2.0 高速接口, 480Mbps
- 数字语音：1个数字语音接口 (可选)
- USIM：1.8V/3V
- 网络指示：×2, NET_STATUS 和 NET_MODE
- UART：×1 UART
- 复位：低电平
- PWRKEY：低电平
- 天线接口：×3 (主天线, 分集天线和GNSS天线接口)
- ADC：×2
结构尺寸
- 51.0mm × 30.0mm × 4.9mm
重量
- 约 10.5g
认证
- CCC/ NAL*/ TA

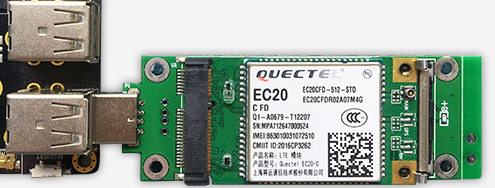

实物图

连接方法

USB接口连接

参考固件

公版固件默认支持 EC20 4G 模组。

GNSS 模块

DELINCOMM 系列

产品参数

该系列各个模组型号的参数会存在差异，详情可参考DelinComm_gps.pdf

连接方法

对于 DELICOMM 系列的GPS模块，需用到 VCC (红线)，GND (黑线)，TX (白线)，分别接到 Firefly-RK3288 UART3对应的 3.3V、GND、RX 这三个地方。

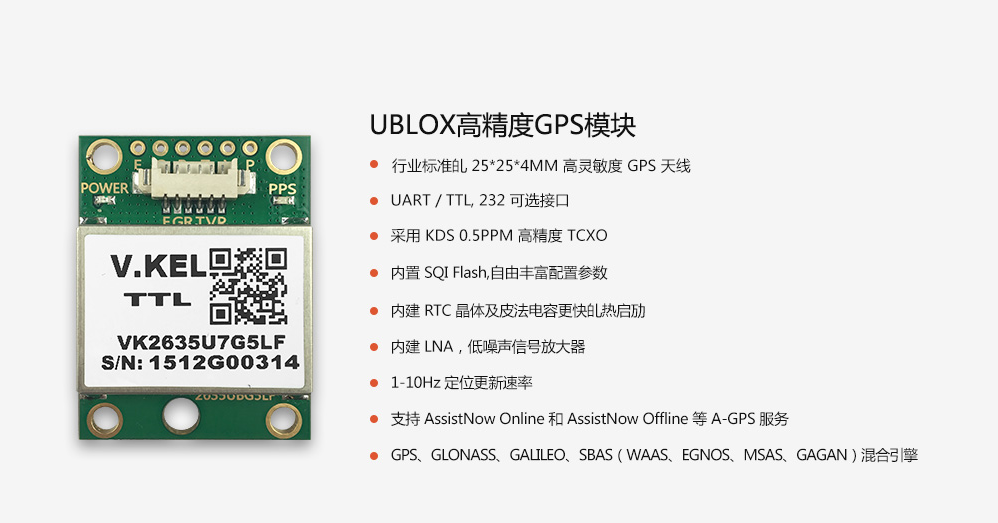

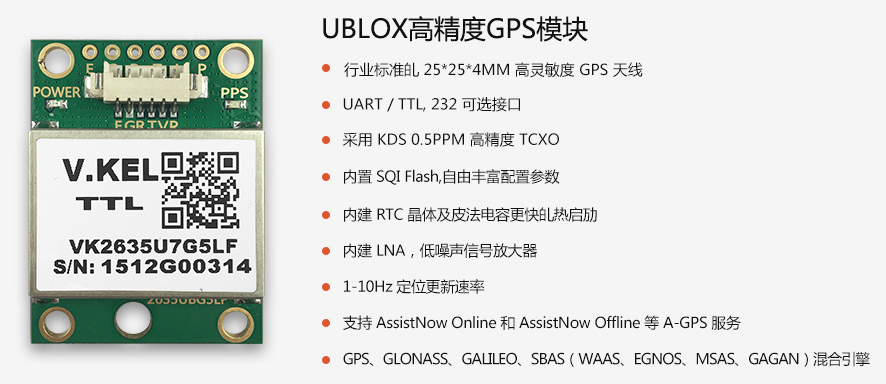

DK2635U7F 模块

产品参数

详细产品规格可参考DK2635U7F规格书.pdf

连接方法

对于 UBLOX 模块，同样需用到 VCC (白线)，GND (黑线)，TX (蓝线)，可以分别接到 Firefly-RK3288 UART3对应的 3.3V、GND、RX 这三个地方。

修改方法

修改与 GPS 连接的串口节点，或者直接修改机器上 /system/etc/u-blox.conf。

 --- a/device/rockchip/rk3288/gps/u-blox.conf
 +++ b/device/rockchip/rk3288/gps/u-blox.conf
 @@ -35,7 +35,7 @@

  ### Serial interface
  # Device to be used by the driver
 -SERIAL_DEVICE          /dev/ttyS4
 +SERIAL_DEVICE          /dev/ttyS3
  #SERIAL_DEVICE         /dev/s3c2410_serial2
  #SERIAL_DEVICE         /dev/i2c-4
  #SERIAL_DEVICE         /dev/ttyACM0

参考固件

公版固件默认关闭该功能,用户可以根据需要修改 /system/build.prop里面 ro.factory.hasGPS 参数 (false/true)，实现禁止或者使能 GPS 功能，改完之后重启机器使之生效。

注意事项

GPS功能会占用到UART3，若需要用UART3作为其他用途，需要将GPS的功能先禁止掉。
