PCIe 使用

简介

AIO-3588L 开发板上有 2 个 PCIe2.0 x 2 (M.2 SATA / PCIe Wifi/BT 模块），如图：

软件配置

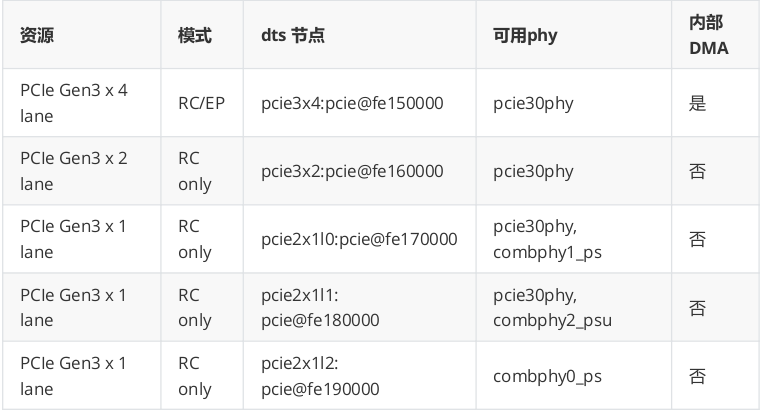

关于 RK3588 PCIe 的硬件可用资源及软件上 pcie 控制器节点、 PHY 节点对应关系如图：

AIO-3588L 开发板上使用情况如下

• PCIe2.0 x 1 接口两个

  • 资源为pcie@fe170000 用做PCIe WiFi/BT模块

  • 资源为pcie@fe190000 默认用作M.2 SATA，如需切换为切换为PCIe，请查阅软件配置章节SATA/PCIE
