接口定义
整机接口定义
AIO-3576JD4 V1.0 使用的接口，主要包括：
-
1 x HDMI2.1（最大支持 4K@120Hz 输出）
-
1 x USB Type-C (下载/Debug)
-
2 x USB3.0
-
2 x MIPI-DPHY-CSI (CSI0 和 CSI1 不能同时使用)
-
1 x TF Card
-
1 x Mini PCIe (4G 模块)
-
1 x PCIe M.2 (5G 模块)
-
1 x SIM 卡槽
-
1 x WIFI (外置模块)
-
1 x Bluetooth (外置模块)
-
1 x FAN
-
1 x Headphone （支持MIC录音，美标）
-
1 x CAN (凤凰端子座)
-
1 x RS232 (凤凰端子座)
-
1 x RS485 (凤凰端子座)
-
1 x Line-Out (由排针引出)
-
1 x Line-In (由排针引出)
-
1 x USB2.0 (由排针引出)
-
1 x SPI (由排针引出)
-
2 x I2C (由排针引出)
-
1 x MIPI-D/CPHY-CSI
-
2 x RJ45 (支持 1Gbps 以太网)

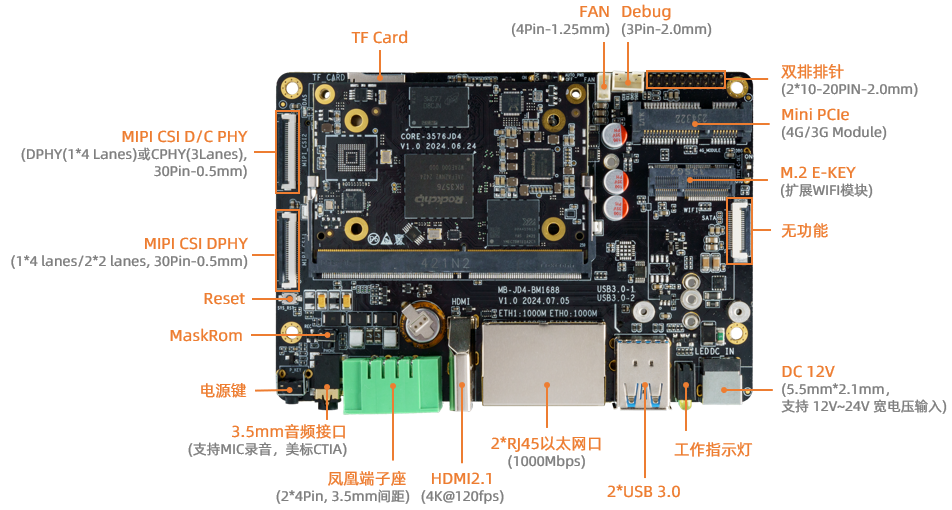

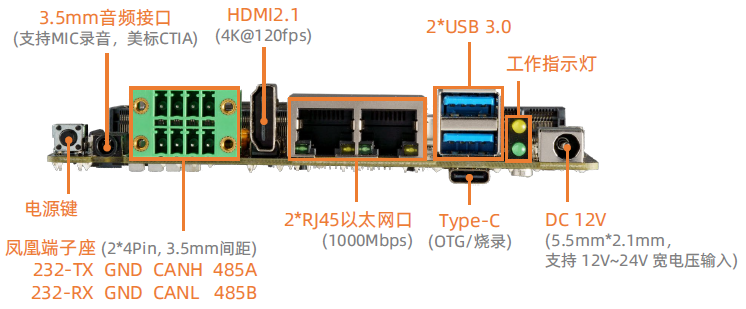

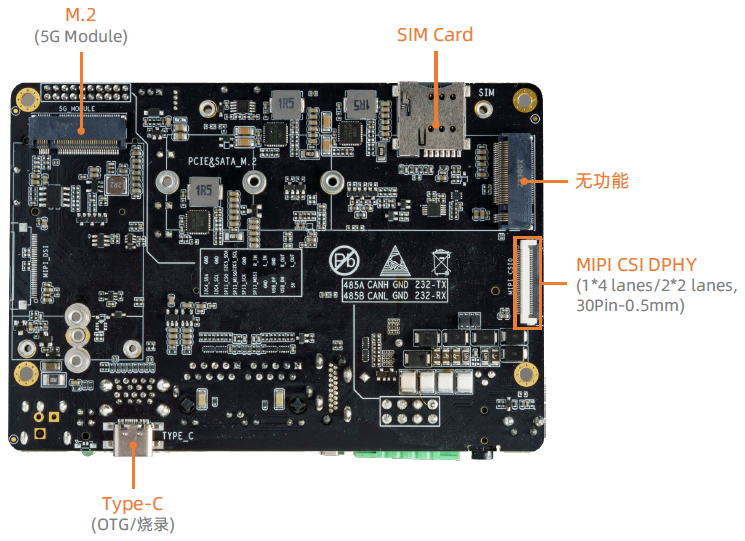

具体如下图：
特殊接口说明
Mini PCIe (4G 模块) 和 PCIe M.2 (5G 模块) 共用了一路 USB，所以不能同时使用。
默认是 4G 模块，如需使用 5G 需要调整底板电阻位置。
