接口定义

整机接口定义

AIO-3568J 提供了丰富的接口，主要包括：

• 电源接口
• 1 x USB3.0（host/device）
• 1 x USB3.0（host）
• 4 x USB2.0（接口×2,座子×2）
• HDMI
• MIPI 屏幕接口
• EDP 屏接口
• TP 触摸接口
• 以太网
• WIFI 天线
• 蓝牙天线
• MIC 接口
• 音频输入 (linein)
• 3.5mm 耳机接口
• 12V 电源接口
• IR 接口
• TF 卡槽
• SIM 卡槽
• SATA 接口
• 喇叭接口
• Power 按键
• Reset 按键
• Recovery 按键
• 调试串口
• 工业级串口 (RS485, RS232, TTL)
• MIPI 摄像头接口
• MINI-PCIE(可选M2 NGFF 5G座子)
• M.2 PCIE 3.0接口
• CAN/CANFD

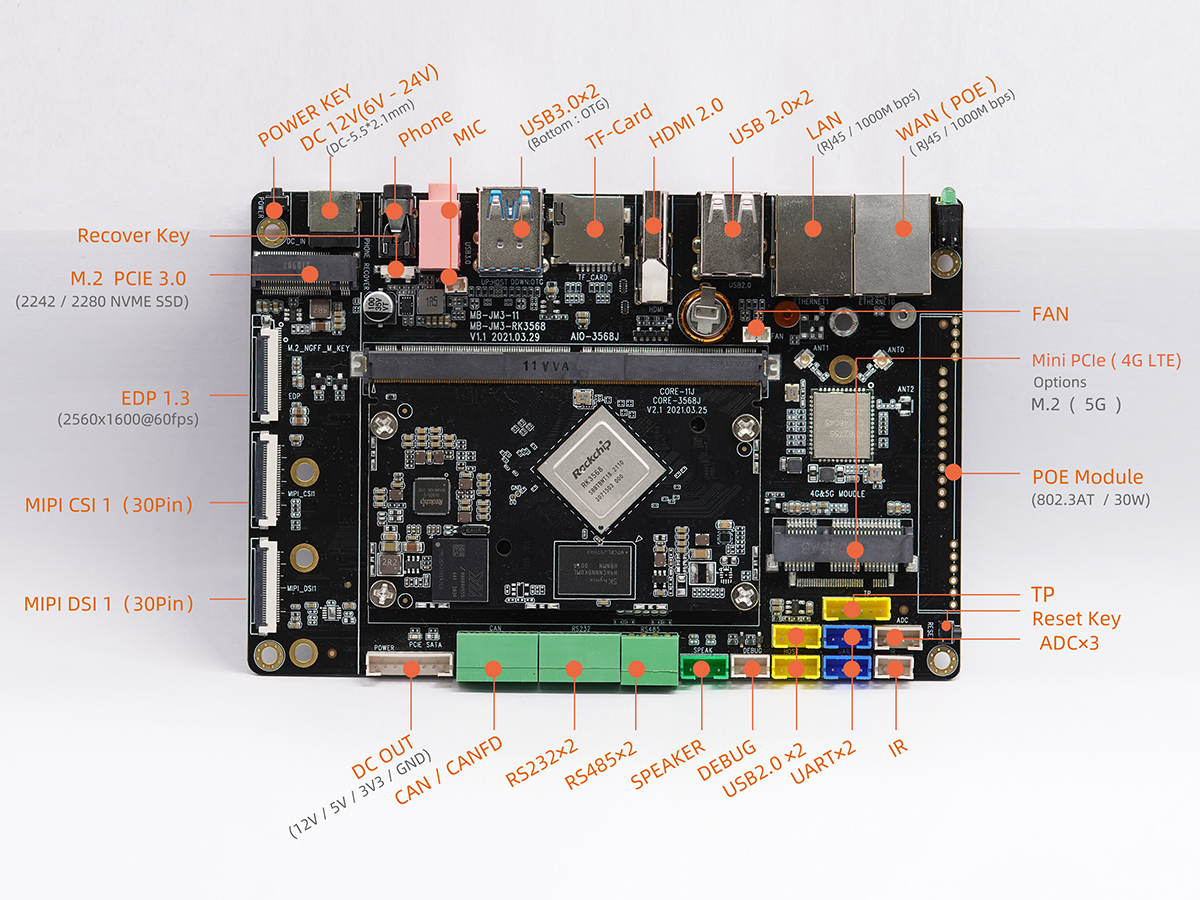

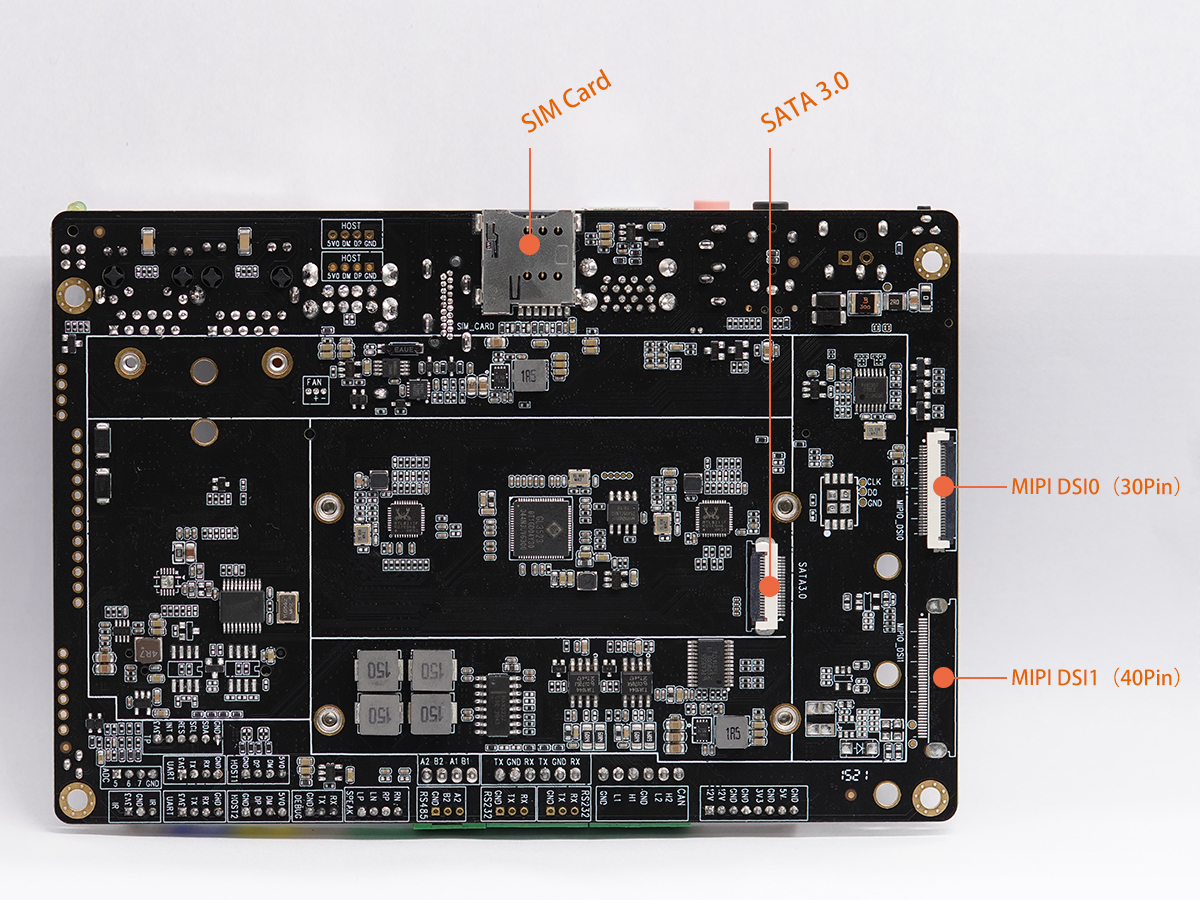

具体如下图：
