屏幕模组
DM-M10R800 V2 MIPI屏模组
产品参数
- 型号：M101014_BE45_A1
- 尺寸：10.1寸
- 分辨率：800x1280
- 显示接口：MIPI
- 面板材料：IPS面板
- 可视角度：160°
- 触摸屏：多点电容触摸
参考固件
支持10.1寸屏的官方固件名带有MIPI字样，下面是固件的链接：双MIPI屏固件链接
注意：
由于RK3566双屏幕显示是使用同一个内部输入源，即VOP是Same Source, Dual Display,所以如果是使用MIPI屏幕作为主屏，会导致副屏HDMI画面会拉伸，所以想避免这个问题，主副屏幕都应该使用同分辨率同方向（横竖屏一致）的屏幕。
编译命令
用官网SDK编译支持的10.1 寸mipi屏的固件时使用以下命令：
./FFTools/make.sh -d rk3566-firefly-aiojd4-mipi101_M101014_BE45_A1 -j8 -l rk3566_firefly_aiojd4_mipi-userdebug
./FFTools/mkupdate/mkupdate.sh -l rk3566_firefly_aiojd4_mipi-userdebug参考资料
实物图
正面

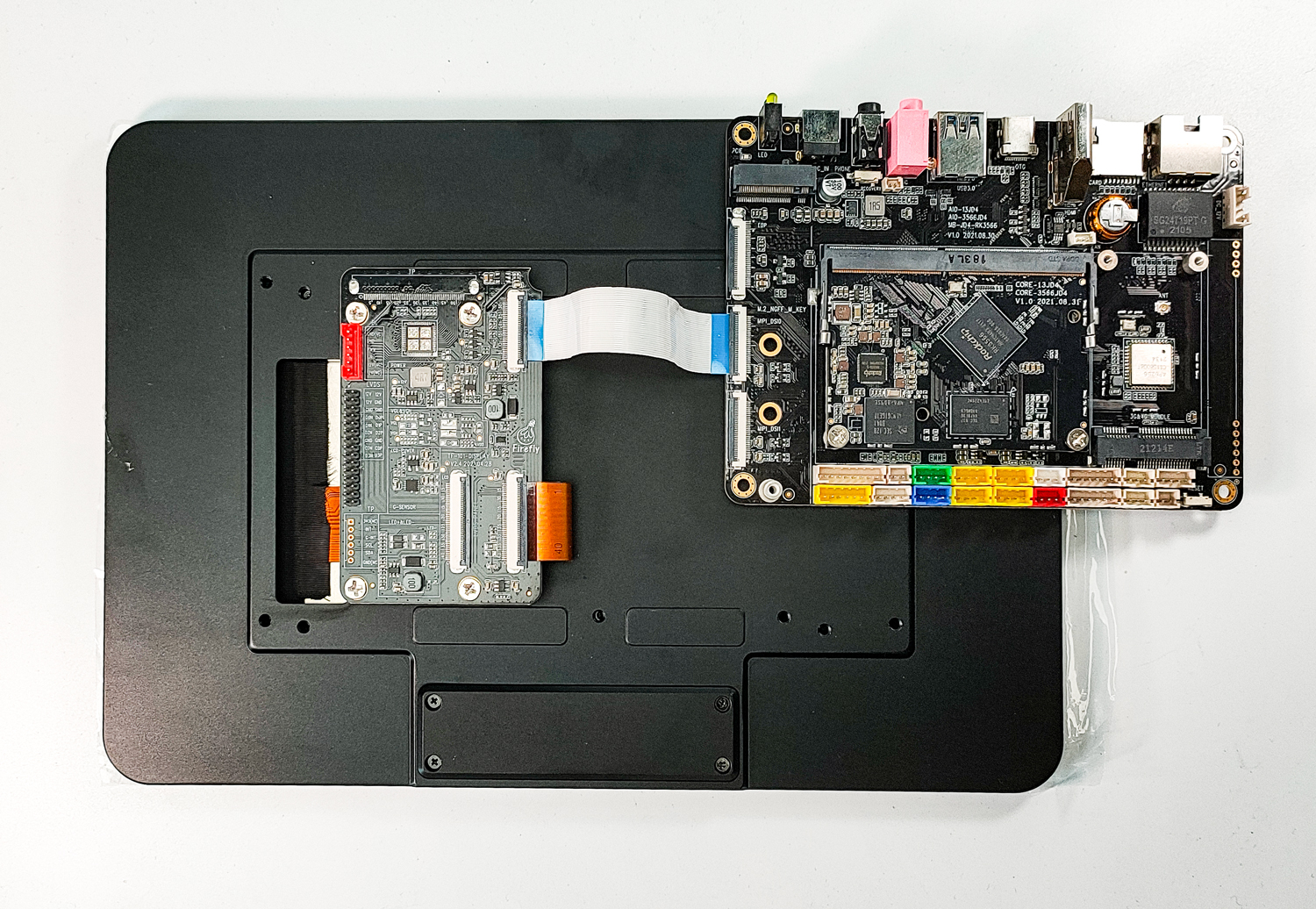

- MIPI DSI0

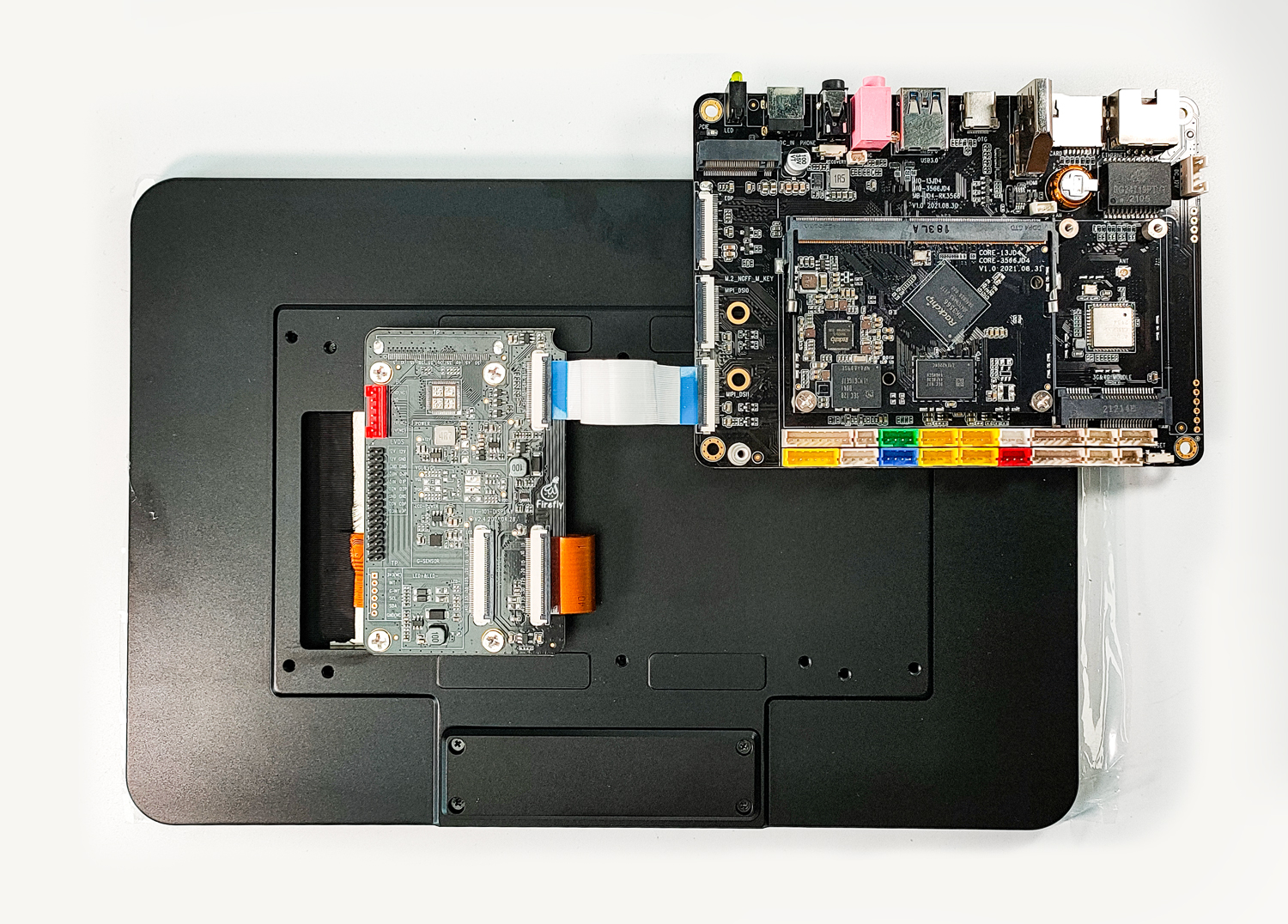

- MIPI DSI1
