接口定义

整机接口定义

Core-3566JD4 提供了丰富的接口，主要包括：

• 电源接口
• 1 x USB3.0 (host接口)
• 4 x USB2.0 (座子)
• HDMI
• 2 x MIPI 屏幕接口
• EDP 屏幕接口
• TP 触摸接口
• 以太网
• WIFI 天线
• 3.5mm 耳机接口
• MIC 接口
• 喇叭接口
• 12V 电源接口
• Type-C(host/device)
• IR 接口
• TF 卡槽
• SIM 卡槽
• Power 按键
• Reset 按键
• Recovery 按键
• 调试串口
• 工业级串口 (RS485, RS232, TTL)
• NOR flash
• MIPI 摄像头接口
• M.2 PCIE 2.0接口
• SATA 接口

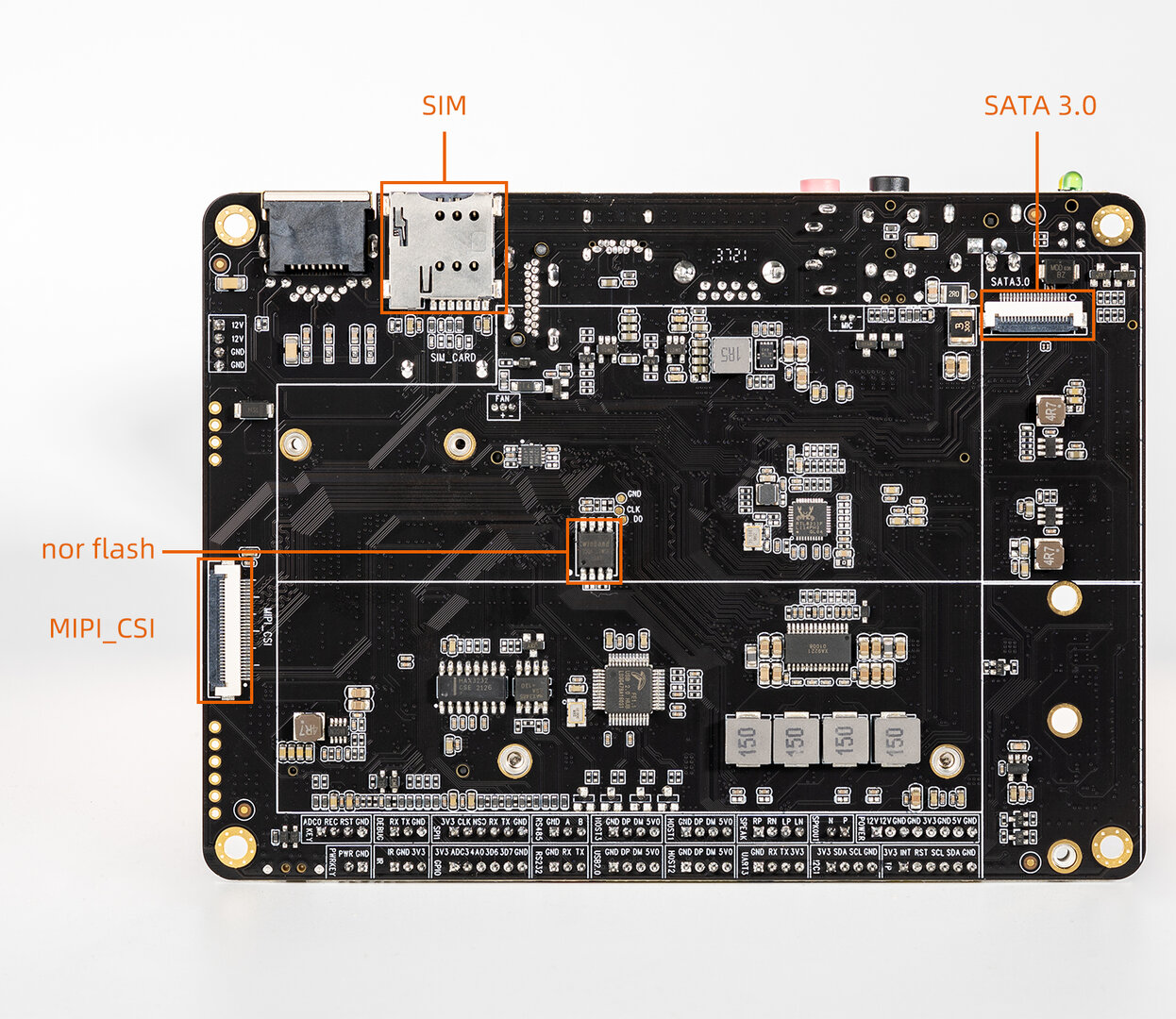

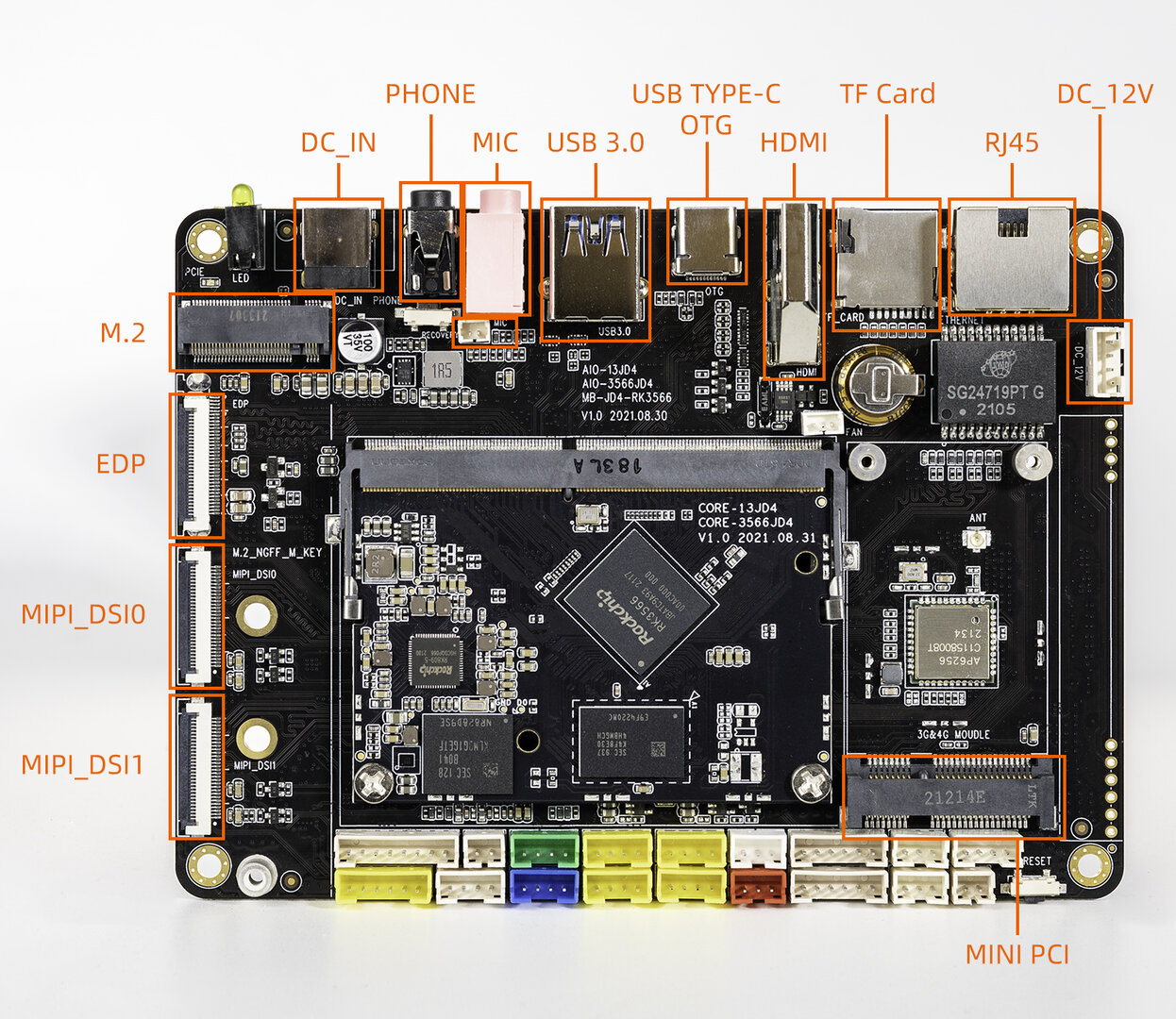

具体如下图：
