一、产品介绍

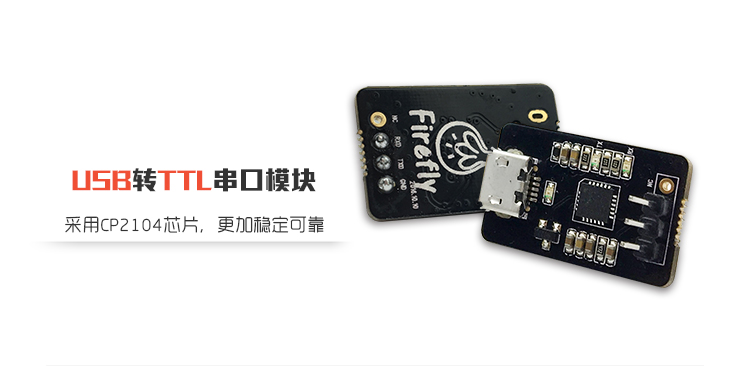

产品简介

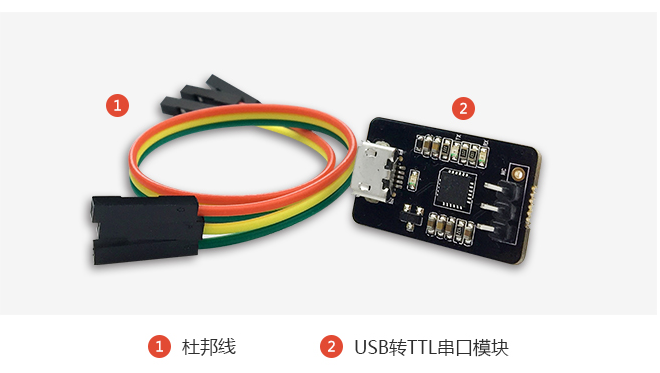

发货清单
详细参数
| 参数 | |
|---|---|
| 尺寸 | 25x15.5mm |
| 芯片 | CP2104 |
| LED | Power LED, TX LED, RX LED |
| USB 类型 | MicroUSB |
| 排针 | 2.54mm 3PIN |
二、使用方法
硬件连接
注意： 如使用其它串口适配器遇到 TX 和 RX 不能输入和输出的问题，可以尝试对调 TX 和 RX 的连接。
使用说明
串口参数配置
- 波特率：1500000
- 数据位：8
- 停止位：1
- 奇偶校验：无
- 流控：无
说明： 以下表格中板型的调试串口波特率有所不同，是 115200。
| 板卡型号 |
|---|
| RK3128 全系列，RK3288 全系列，AIO-3576JD4 |
Windows 上使用串口调试
安装驱动
我们的串口模块使用的是 CP2104，所以下载驱动并安装:
如果您另外购买了使用其他芯片的模块，比如 CH340 或 PL2303，可以从这下载驱动：
- CH340
- PL2303
如果在 Win8 上不能正常使用 PL2303，参考这篇文章， 采用 3.3.5.122 或更老版本的旧驱动即可。
如果在 Windows 系统上安装官网的 CP210X 驱动，使用 PUTTY 或 SecureCRT 等工具设置串口波特率为 1500000，如果出现设置不了或无效的问题，可以下载旧版本驱动。
插入适配器后，系统会提示发现新硬件，并初始化，之后可以在设备管理器找到对应的 COM 口：
安装软件
Windows 上一般用 putty 或 SecureCRT。其中我们推荐使用 MobaXterm 免费版本。这是一款功能强大的终端软件，在这里介绍一下，MobaXterm 的使用方法与之类似。
到这里下载 MobaXterm：
- 选择
session为Serial。 - 将
Serial port修改为在设备管理器中找到的 COM 端口。 - 设置
Speed (bsp)为 1500000。 - 点击
OK按钮。
Ubuntu 上使用串口调试
在 Ubuntu 上可以有多种选择：
- minicom
- picocom
- kermit
篇幅关系，以下就介绍 minicom 的使用。
安装 minicom
sudo apt-get install minicom连接好串口线的，看一下串口设备文件是什么，下面示例是 /dev/ttyUSB0
$ ls /dev/ttyUSB*
/dev/ttyUSB0运行：
$ sudo minicom
Welcome to minicom 2.7
OPTIONS: I18n
Compiled on Jan 1 2014, 17:13:19.
Port /dev/ttyUSB0, 15:57:00
Press CTRL-A Z for help on special keys以上提示 CTRL-A Z 是转义键，按 Ctrl-a 然后再按 Z 就可以调出帮助菜单。
+--------------------------------------------------------------------+
Minicom Command Summary |
| |
| Commands can be called by CTRL-A <key> |
| |
| Main Functions Other Functions |
| |
| Dialing directory..D run script (Go)....G | Clear Screen.......C |
| Send files.........S Receive files......R | cOnfigure Minicom..O |
| comm Parameters....P Add linefeed.......A | Suspend minicom....J |
| Capture on/off.....L Hangup.............H | eXit and reset.....X |
| send break.........F initialize Modem...M | Quit with no reset.Q |
| Terminal settings..T run Kermit.........K | Cursor key mode....I |
| lineWrap on/off....W local Echo on/off..E | Help screen........Z |
| Paste file.........Y Timestamp toggle...N | scroll Back........B |
| Add Carriage Ret...U |
| |
| Select function or press Enter for none. |
+--------------------------------------------------------------------+根据提示按O进入设置界面，如下：
+-----[configuration]------+
| Filenames and paths |
| File transfer protocols |
| Serial port setup |
| Modem and dialing |
| Screen and keyboard |
| Save setup as dfl |
| Save setup as.. |
| Exit |
+--------------------------+把光标移动到“Serial port setup”，按enter进入串口设置界面，再输入前面提示的字母，选择对应的选项，设置成如下：
+-----------------------------------------------------------------------+
| A - Serial Device : /dev/ttyUSB0 |
| B - Lockfile Location : /var/lock |
| C - Callin Program : |
| D - Callout Program : |
| E - Bps/Par/Bits : 1500000 8N1 |
| F - Hardware Flow Control : No |
| G - Software Flow Control : No |
| |
| Change which setting? |
+-----------------------------------------------------------------------+注意：Hardware Flow Control 和 Software Flow Control 都要设成 No，否则可能导致无法输入。
设置完成后回到上一菜单，选择 Save setup as dfl 即可保存为默认配置，以后将默认使用该配置。
